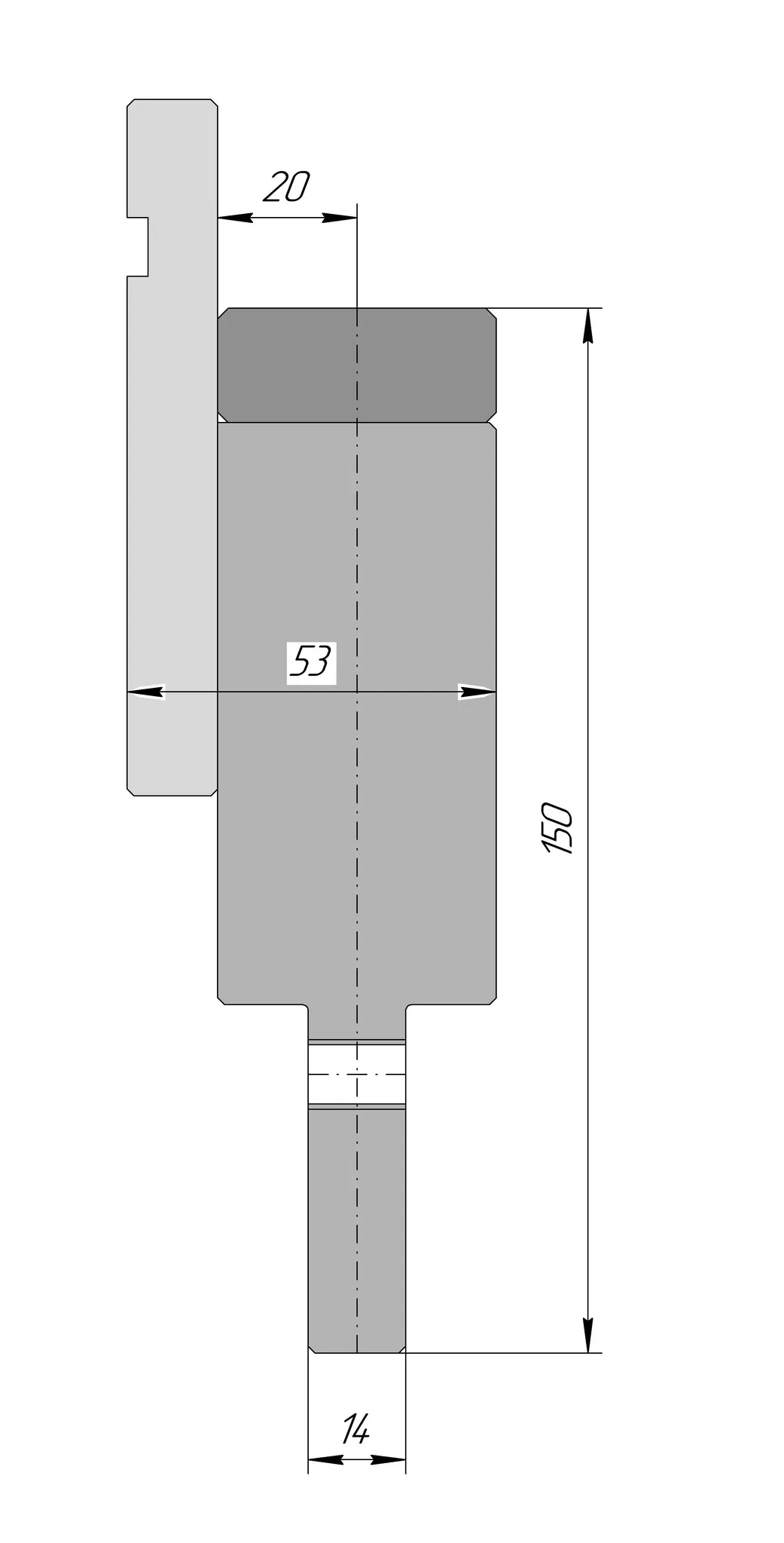

Адаптер пуансонов APH 50669 — промежуточный элемент (адаптер) верхнего инструмента европейской системы крепления Amada Promecam. Высота 150 мм, смещение 20 мм, длина секции 150 мм.

Для чего нужен

Адаптеры ставят на траверсу листогиба, чтобы закрепить пуансоны европейской системы Amada Promecam: пуансон заходит хвостовиком в адаптер и фиксируется прижимной планкой — CPA 4009, CPA 4020, CPA 4220. Секции по 150 мм ставят вдоль траверсы с нужным шагом. Ориентир по количеству: на траверсу длиной 1000 мм — 5 адаптеров, 2100 мм — 10, 3100 мм — 15, 4100 мм — 20.

Высота и смещение

Высота 150 мм добавляется к высоте пуансона и определяет закрытую высоту сборки — её согласуют с ходом траверсы и высотой матрицы. В ряду есть адаптеры высотой 100, 120 и 150 мм. Смещение 20 мм — сдвиг оси пуансона относительно посадочной части адаптера; исполнение C7 или C20 выбирают под конструкцию траверсы станка.

Комплектацию прижимными планками уточняйте при заказе. Остальные адаптеры, переходники и подложки — в разделе адаптеры и подложки.

Не уверены, что подойдёт под ваш станок и деталь, — пришлите чертёж детали и марку пресса, подберём комплект и назовём срок.
