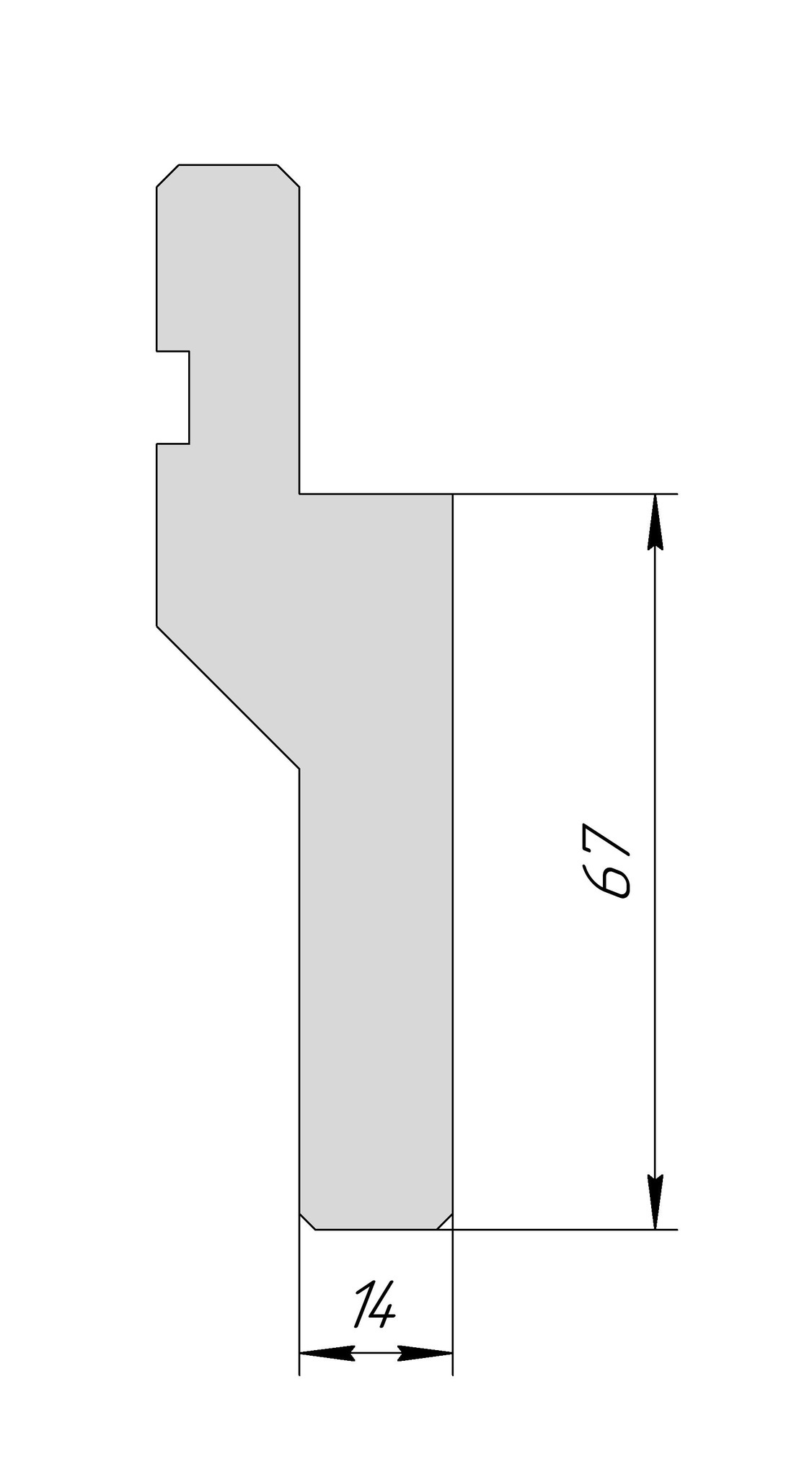

Держатель радиусных вставок ARH 1036 — основа радиусного пуансона для листогибочного пресса: прямой корпус, рабочая высота 67 мм, хвостовик под систему крепления Amada Promecam. Допустимая нагрузка 100 Т/м.

Как устроен радиусный инструмент

Радиусный пуансон собирается из двух частей: держателя, который зажимается в траверсе, и сменной радиусной вставки. Вставка садится на посадочное место шириной 14 мм и притягивается винтами M8. Чтобы перейти на другой радиус, меняют только вставку — держатель остаётся в станке. В наличии вставки от R7 до R50: R7, R8, R9, R10, R11, R12, R13, R14, R15, R16, R17, R19, R20, R25, R30, R35, R40, R45, R50.

Форма держателя

Прямой держатель: вставка стоит строго под осью, усилие передаётся без изгибающего момента. Подходит для плоских заготовок и деталей, где борт не заходит на траверсу.

Исполнения

Поставляется: цельные 410 и 830 мм. Вставку берут той же длины, что и держатель.

Материал

Сталь 42CrMo, индукционная закалка. Твёрдость тела 33 HRC, рабочей части 55 HRC.

Все держатели и вставки — в разделе радиусная гибка.

Не уверены, что подойдёт под ваш станок и деталь, — пришлите чертёж детали и марку пресса, подберём комплект и назовём срок.
