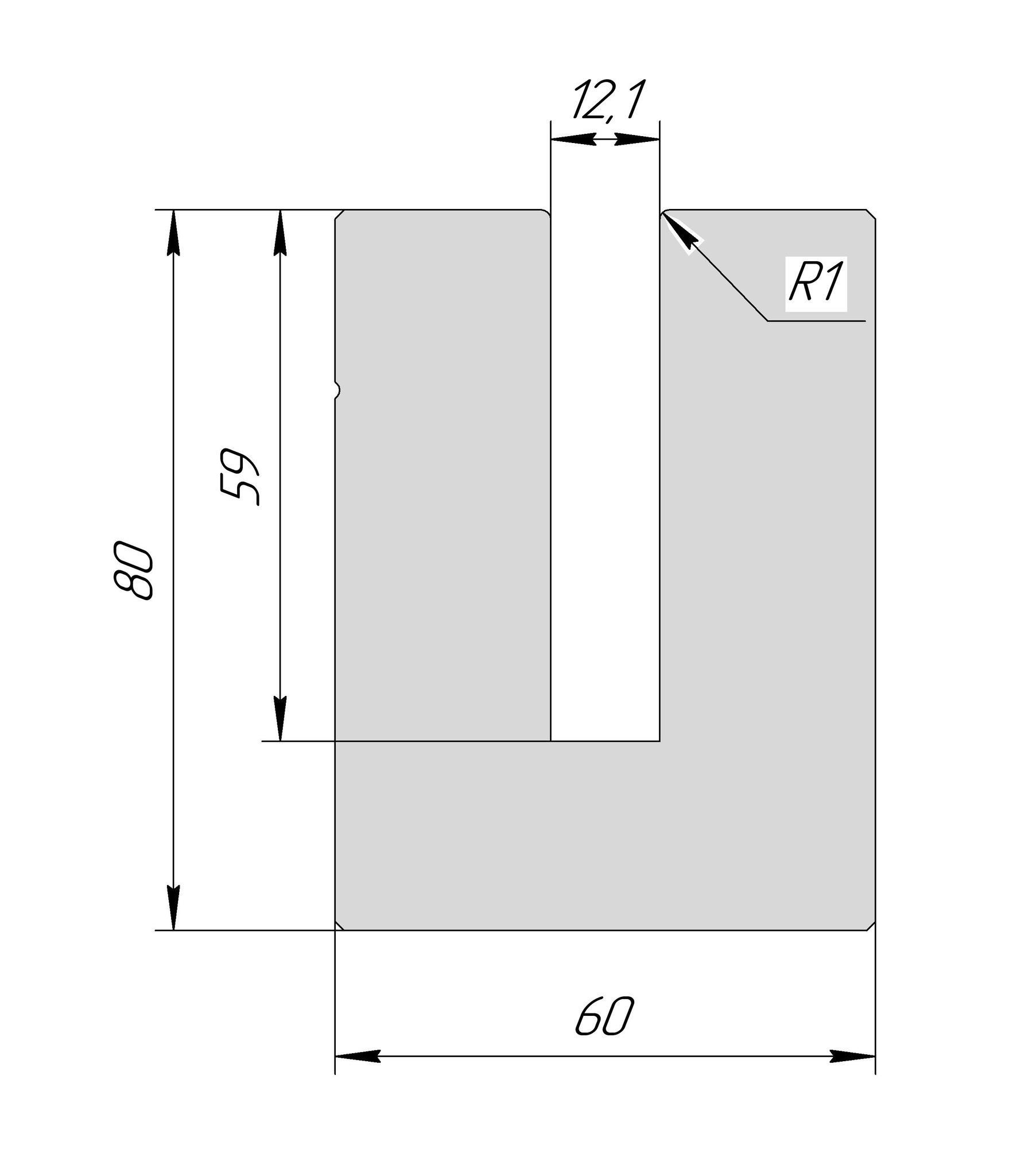

Матрица для плющения AHM 3178 — матрица с ручьём V12 мм для листогибочных прессов с системой крепления Amada Promecam. Рабочая высота 80 мм, допустимая нагрузка до 50 Т/м.

Что такое плющение

Плющение — это закрытая на себя кромка листа. Её делают в два приёма: сначала край отгибают под острым углом, затем догибают до плотного прилегания. Получается жёсткая кромка двойной толщины без открытого реза — деталь не режет руки, не ведёт по краю и выглядит законченной. Так делают облицовочные панели, дверцы шкафов, корпуса и фасады.

Как работает

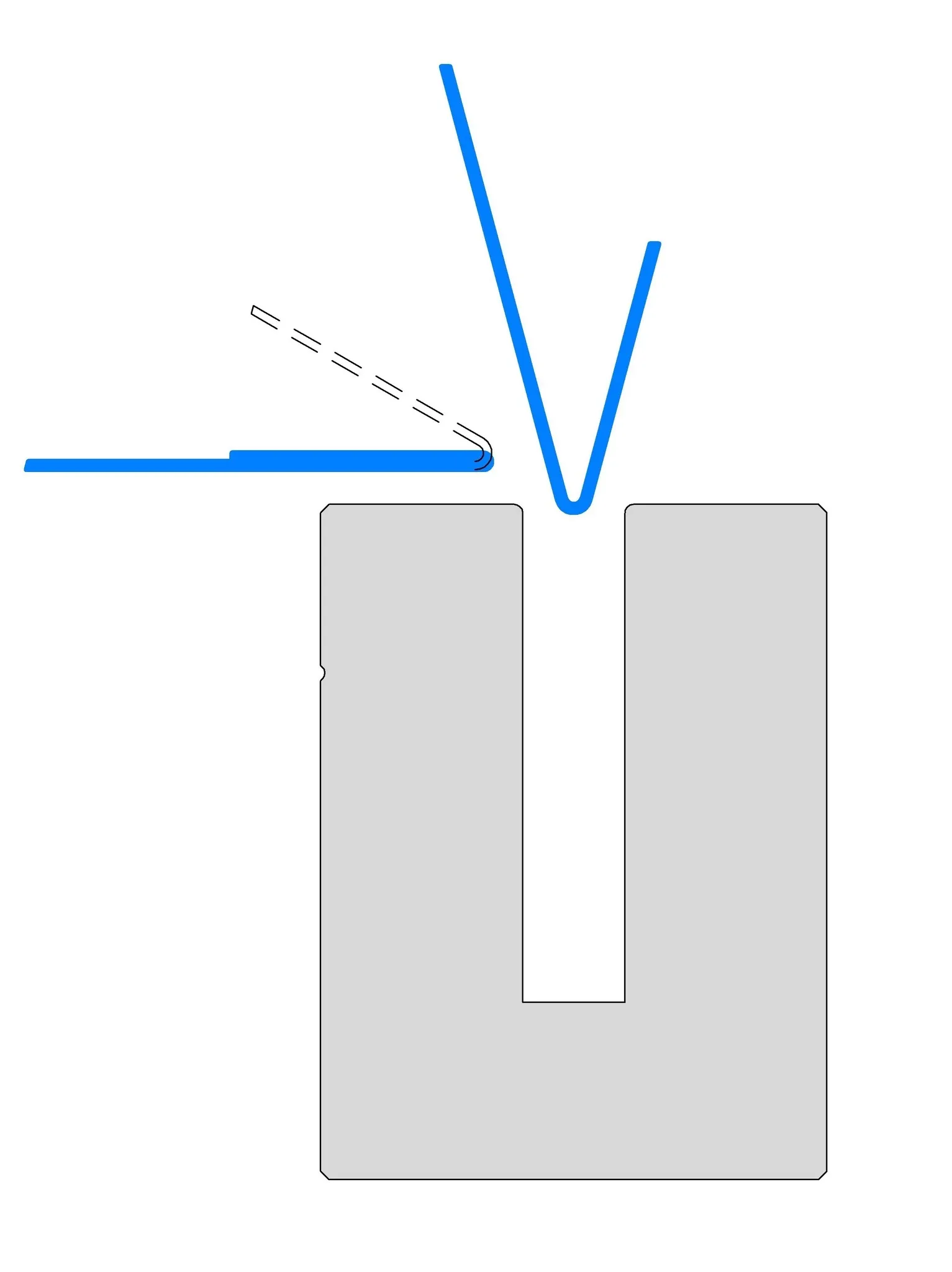

Матрица закрывает вторую операцию цикла. Сначала кромку отгибают под острым углом — в ручье V12 этой же матрицы или на отдельном остром инструменте. Затем деталь укладывают на плоскость матрицы, и пресс догибает кромку до плотного прилегания. В паре работает острый пуансон: подойдёт и специальный пуансон для плющения с плоской площадкой, и обычный острый.

Какой лист берёт

Ручей V12 рассчитан на предварительный подгиб листа толщиной примерно 1–2 мм из мягкой стали. Для нержавеющей стали диапазон смещается вниз примерно на четверть, для алюминия — вверх. Значения ориентировочные, точный расчёт под деталь делаем по чертежу.

Чем отличается от подпружиненной

Это простая матрица без подвижной головки: она дешевле, но обе операции выполняются раздельно. Если плющение идёт потоком и перекладка детали съедает время, стоит смотреть на подпружиненные матрицы серии HT — они делают подгиб и заплющивание без перестановки.

Исполнения

Поставляется: цельные 415 и 835 мм, секционная 835 мм.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, рабочие кромки не садятся при работе по высокопрочным сталям.

Совместимость

Система крепления Amada Promecam. Весь раздел — инструмент для плющения, обычные матрицы этой системы — матрицы Amada Promecam.

Не уверены, какой инструмент нужен под вашу кромку — пришлите чертёж детали, марку металла и толщину, подберём комплект и назовём срок.
