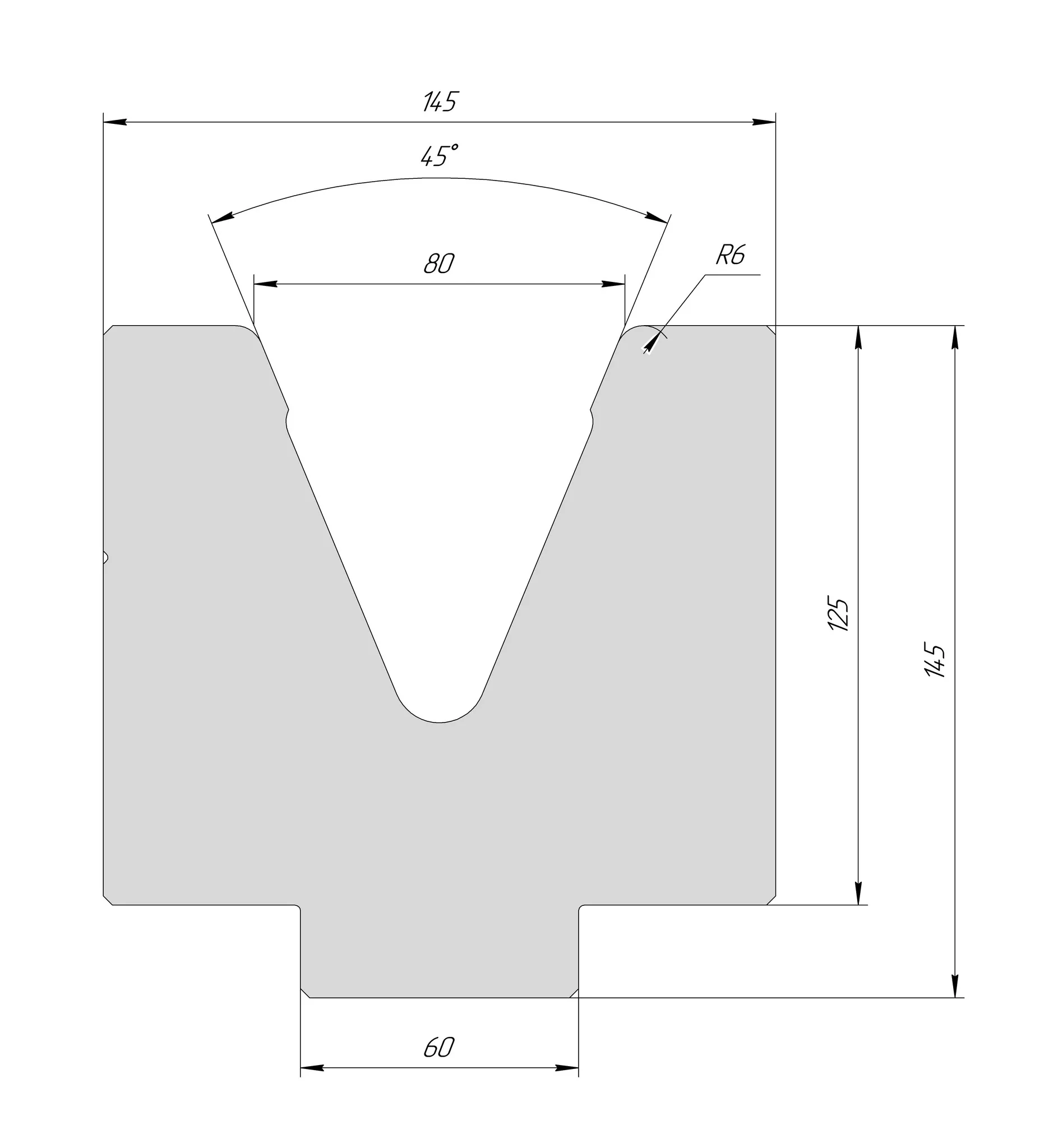

Матрица AM 2084 — гибочная матрица с V-образным ручьём 80 мм и углом 45° для листогибочных прессов с системой крепления Amada Promecam. Рабочая высота 145 мм, допустимая нагрузка до 100 Т/м.

Какой лист гнёт

• Толщина листа — 6,7–10,5 мм, оптимум около 10 мм
• Внутренний радиус гиба — около 12,8 мм
• Минимальная полка — от 50,4 мм

Верхнюю границу здесь задаёт не раскрытие, а допустимая нагрузка матрицы: лист толще 10,5 мм на ручье V80 потребует, по расчёту для мягкой стали, больше 100 Т/м.

Значения ориентировочные и даны для мягкой стали при воздушной гибке. Для нержавеющей стали диапазон смещается вниз примерно на четверть, для алюминия — вверх. Точный расчёт под конкретную деталь делаем по чертежу.

Ручей 45° — острые углы на широком раскрытии

Ручей 45° позволяет гнуть углы острее прямого, примерно до 45°, на раскрытиях, где обычно стоят только матрицы 80–88°. Он же даёт большой запас на пружинение: высокопрочный лист можно перегнуть с запасом, чтобы после снятия нагрузки деталь встала в нужный угол.

Толстый лист

На толстом и высокопрочном листе радиус носика пуансона берут не меньше толщины листа, иначе на наружной стороне гиба возможны трещины. Пуансоны с радиусом носика до R10 — в разделе пуансоны Amada Promecam. Проверьте и допустимую нагрузку пуансона: гибку ведёт слабейший из пары.

Исполнения

Поставляется: цельные 415 и 835 мм, секционная 835 мм. Цельная секция ставится под длинную деталь, секционный набор позволяет собрать нужную длину и гнуть короткие полки, не занимая весь стол пресса.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, кромки ручья не садятся при работе по высокопрочным сталям. Геометрия повторяется от партии к партии — секции из разных поставок можно ставить в один набор.

Совместимость

Система крепления Amada Promecam — подходит к листогибочным прессам Amada и станкам других марок с этим типом крепления. Парный инструмент — в разделе пуансоны Amada Promecam, остальные раскрытия — в разделе матрицы Amada Promecam.

Не нашли нужный ручей или длину — пришлите чертёж детали и марку пресса, подберём матрицу и назовём срок.
