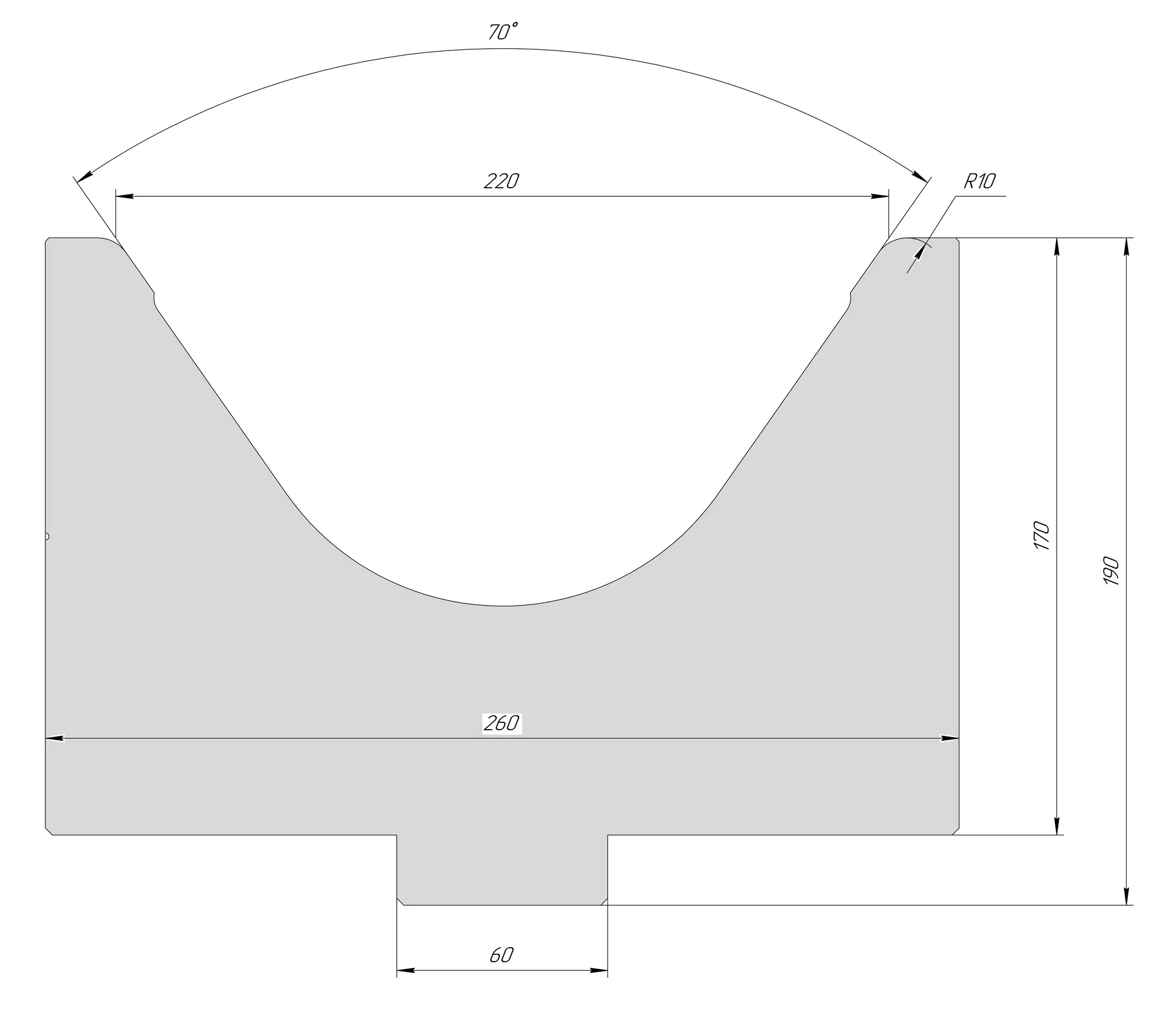

Матрица AM 7290 — гибочная матрица с V-образным ручьём 220 мм и углом 70° для листогибочных прессов с системой крепления Amada Promecam. Рабочая высота 190 мм, допустимая нагрузка до 200 Т/м.

Какой лист гнёт

• Толщина листа — 18,3–25 мм
• Внутренний радиус гиба — около 35,2 мм
• Минимальная полка — от 138,6 мм

Верхнюю границу здесь задаёт не раскрытие, а допустимая нагрузка матрицы: лист толще 25 мм на ручье V220 потребует, по расчёту для мягкой стали, больше 200 Т/м.

Значения ориентировочные и даны для мягкой стали при воздушной гибке. Для нержавеющей стали диапазон смещается вниз примерно на четверть, для алюминия — вверх. Точный расчёт под конкретную деталь делаем по чертежу.

Ручей 70° — запас на пружинение толстого листа

Ручей 70° позволяет перегнуть деталь острее прямого угла, чтобы после снятия нагрузки она встала в 90°. На толстом листе и высокопрочных сталях возврат заметно больше, чем на тонком металле, и матрица 85–88° такого запаса уже не оставляет.

Толстый лист

Корпус шириной 260 мм стоит на хвостовике 60 мм, кромки ручья скруглены R10. На толстом и высокопрочном листе радиус носика пуансона берут не меньше толщины листа, иначе на наружной стороне гиба возможны трещины. Пуансоны с радиусом носика до R10 — в разделе пуансоны Amada Promecam. Проверьте и допустимую нагрузку пуансона: гибку ведёт слабейший из пары.

Исполнения

Поставляется одной секцией: цельная 505 мм.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, кромки ручья не садятся при работе по высокопрочным сталям. Геометрия повторяется от партии к партии — секции из разных поставок можно ставить в один набор.

Совместимость

Система крепления Amada Promecam — подходит к листогибочным прессам Amada и станкам других марок с этим типом крепления. Парный инструмент — в разделе пуансоны Amada Promecam, остальные раскрытия — в разделе матрицы Amada Promecam.

Не нашли нужный ручей или длину — пришлите чертёж детали и марку пресса, подберём матрицу и назовём срок.
