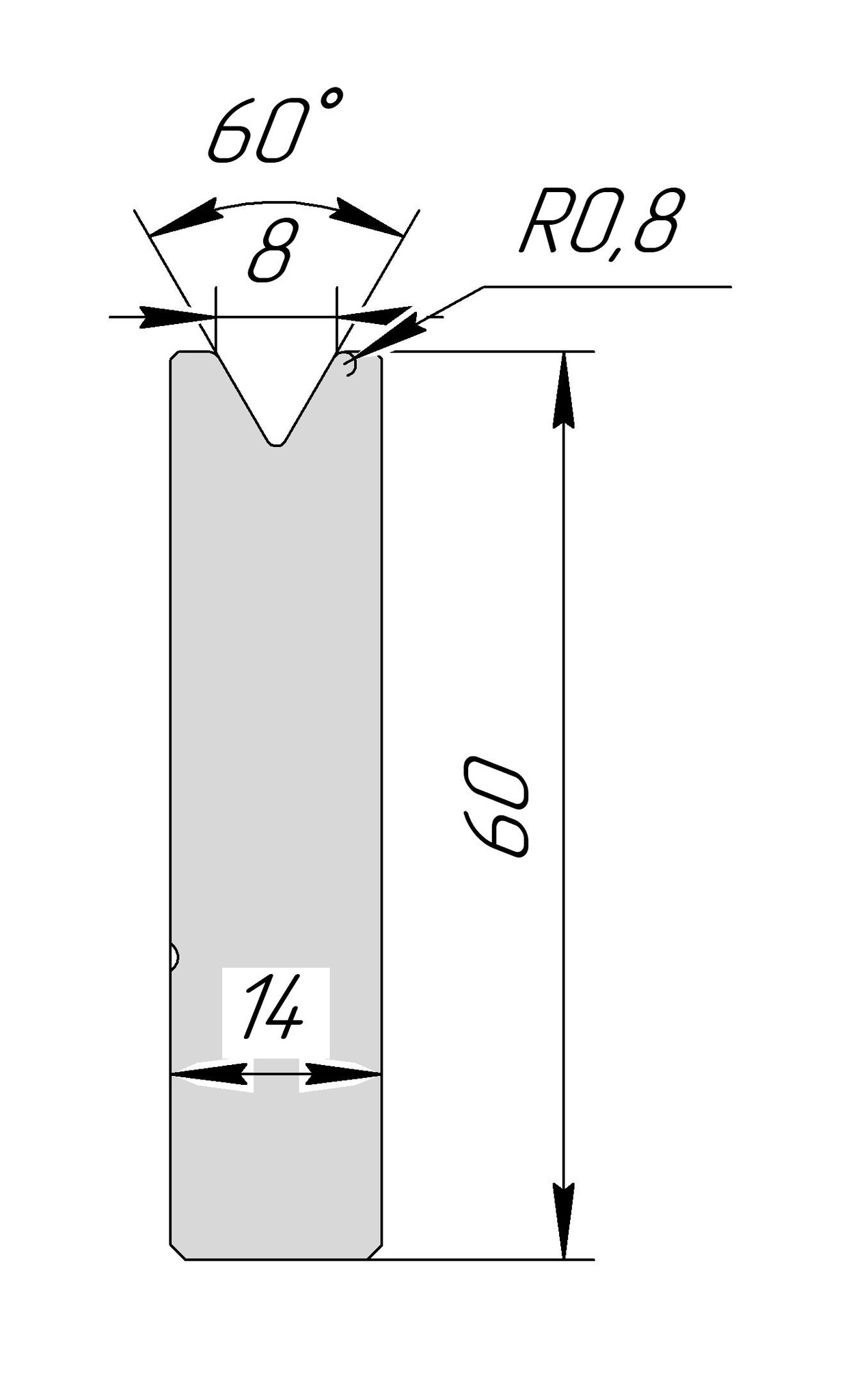

Матрица-вставка AM 3194 — сменная гибочная матрица с V-образным ручьём 8 мм и углом 60° для листогибочных прессов с системой крепления Amada Promecam. Высота вставки 60 мм, хвостовик 14 мм, допустимая нагрузка до 60 Т/м.

Как устроена система вставок

Вставка работает в держателе матриц-вставок DIH 3173: держатель стоит в посадочном месте Amada Promecam шириной 60 мм и зажимает вставку за хвостовик в пазу 14 мм. Чтобы сменить раскрытие, меняют только вставку — держатель остаётся на столе. Все вставки ряда от V4 до V25 с углами 88°, 60° и 30° имеют одинаковый хвостовик и ставятся в один держатель.

Какой лист гнёт

• Толщина листа — 0,7–1,3 мм, оптимум около 1 мм
• Внутренний радиус гиба — около 1,3 мм
• Минимальная полка — от 5 мм

Значения ориентировочные и даны для мягкой стали при воздушной гибке. Для нержавеющей стали диапазон смещается вниз примерно на четверть, для алюминия — вверх. Точный расчёт под конкретную деталь делаем по чертежу.

Ручей 60° — углы острее прямого

Ручей 60° позволяет догибать деталь до углов острее прямого — примерно до 60°. Он же даёт запас на пружинение: деталь можно перегнуть острее 90°, чтобы после снятия нагрузки она встала в прямой угол. Это нужно на толстом листе и высокопрочных сталях, где возврат заметно больше, чем на тонком металле.

Исполнения

Поставляется: цельные 415 и 835 мм, секционная 835 мм. Цельная секция ставится под длинную деталь, секционный набор позволяет собрать нужную длину и гнуть короткие полки, не занимая весь стол пресса.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, кромки ручья не садятся при работе по высокопрочным сталям. Геометрия повторяется от партии к партии — секции из разных поставок можно ставить в один набор.

Совместимость

Система крепления Amada Promecam — подходит к листогибочным прессам Amada и станкам других марок с этим типом крепления. Парный инструмент — в разделе пуансоны Amada Promecam, остальные раскрытия — в разделе матрицы Amada Promecam. Держатель DIH 3173 и другие адаптеры — в разделе адаптеры и подложки.

Не нашли нужный ручей или длину — пришлите чертёж детали и марку пресса, подберём матрицу и назовём срок.
