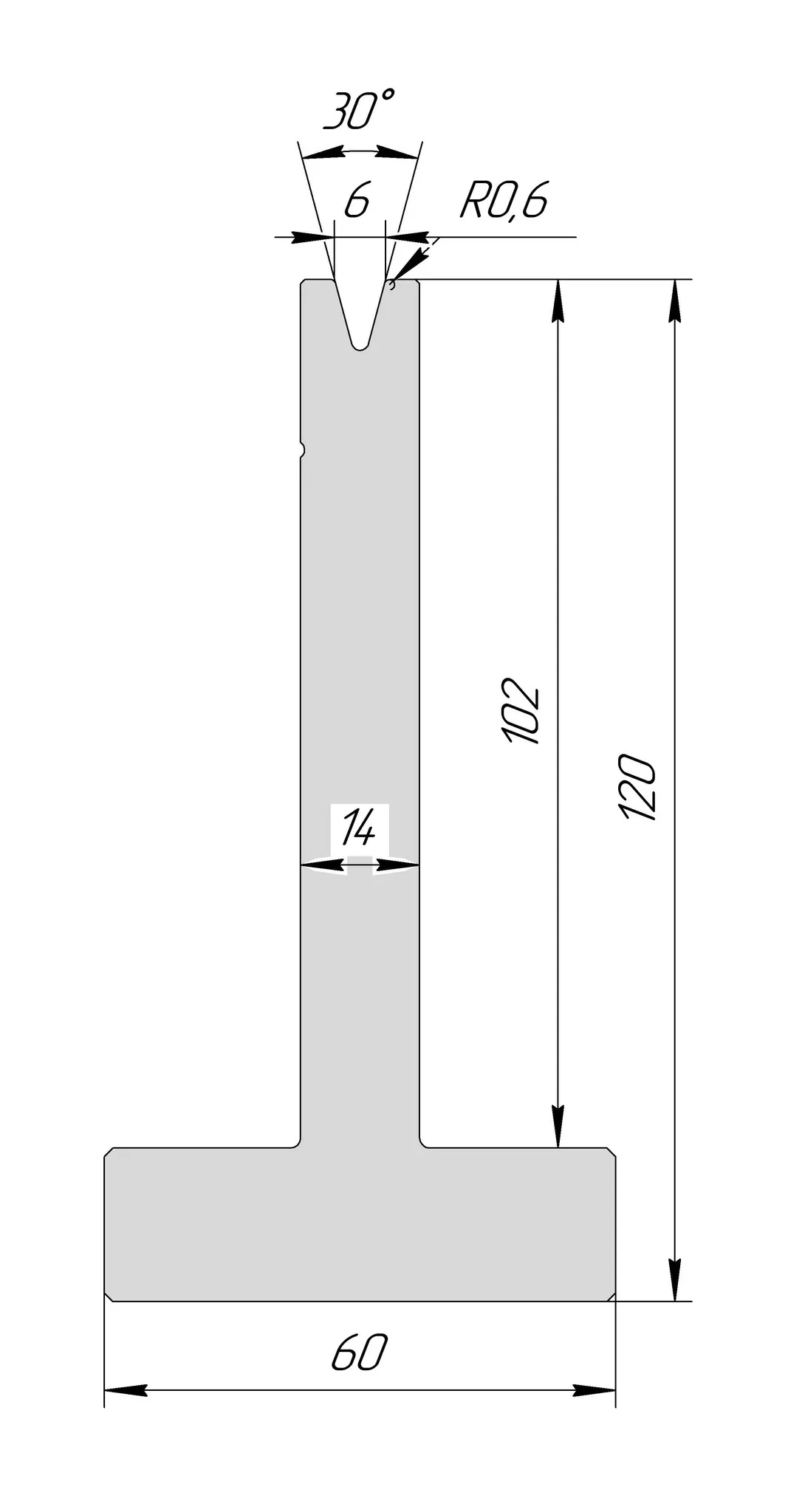

T-матрица AT 3073 — гибочная матрица Т-образного профиля с V-образным ручьём 6 мм и углом 30° для листогибочных прессов с системой крепления Amada Promecam. Рабочая высота 120 мм, допустимая нагрузка до 35 Т/м.

Зачем Т-образный профиль

Ручей выполнен на узкой шейке, которая поднята над основанием шириной 60 мм. Если у детали уже есть борт, отогнутый вниз, — Z-профиль, ступенька, короб с отбортовкой, — при следующем гибе этот борт уходит вниз вдоль шейки, а не упирается в корпус, как на широкой цельной матрице. Чем выше матрица, тем длиннее борт помещается под линией гиба. Исполнение H120 выше на 40 мм, чем H80, и пропускает соответственно более длинный борт. Та же матрица высотой 80 мм — AT 3042.

Какой лист гнёт

• Толщина листа — 0,5–1 мм, оптимум около 0,8 мм
• Внутренний радиус гиба — около 1 мм
• Минимальная полка — от 3,8 мм

Значения ориентировочные и даны для мягкой стали при воздушной гибке. Для нержавеющей стали диапазон смещается вниз примерно на четверть, для алюминия — вверх. Точный расчёт под конкретную деталь делаем по чертежу.

Ручей 30° — острые углы и свобода по углу

При воздушной гибке угол детали задаётся не матрицей, а глубиной хода траверсы: пуансон не доводит лист до дна ручья. Матрица с углом 30° поэтому универсальна — ей гнут и острые углы от 30°, и обычные 90°, меняя только программу пресса. Один инструмент закрывает весь диапазон, но требует точного контроля хода.

Исполнения

Поставляется: цельные 415 и 835 мм, секционная 835 мм. Цельная секция ставится под длинную деталь, секционный набор позволяет собрать нужную длину и гнуть короткие полки, не занимая весь стол пресса.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, кромки ручья не садятся при работе по высокопрочным сталям. Геометрия повторяется от партии к партии — секции из разных поставок можно ставить в один набор.

Совместимость

Система крепления Amada Promecam — подходит к листогибочным прессам Amada и станкам других марок с этим типом крепления. Парный инструмент — в разделе пуансоны Amada Promecam, остальные раскрытия — в разделе матрицы Amada Promecam.

Не нашли нужный ручей или длину — пришлите чертёж детали и марку пресса, подберём матрицу и назовём срок.
