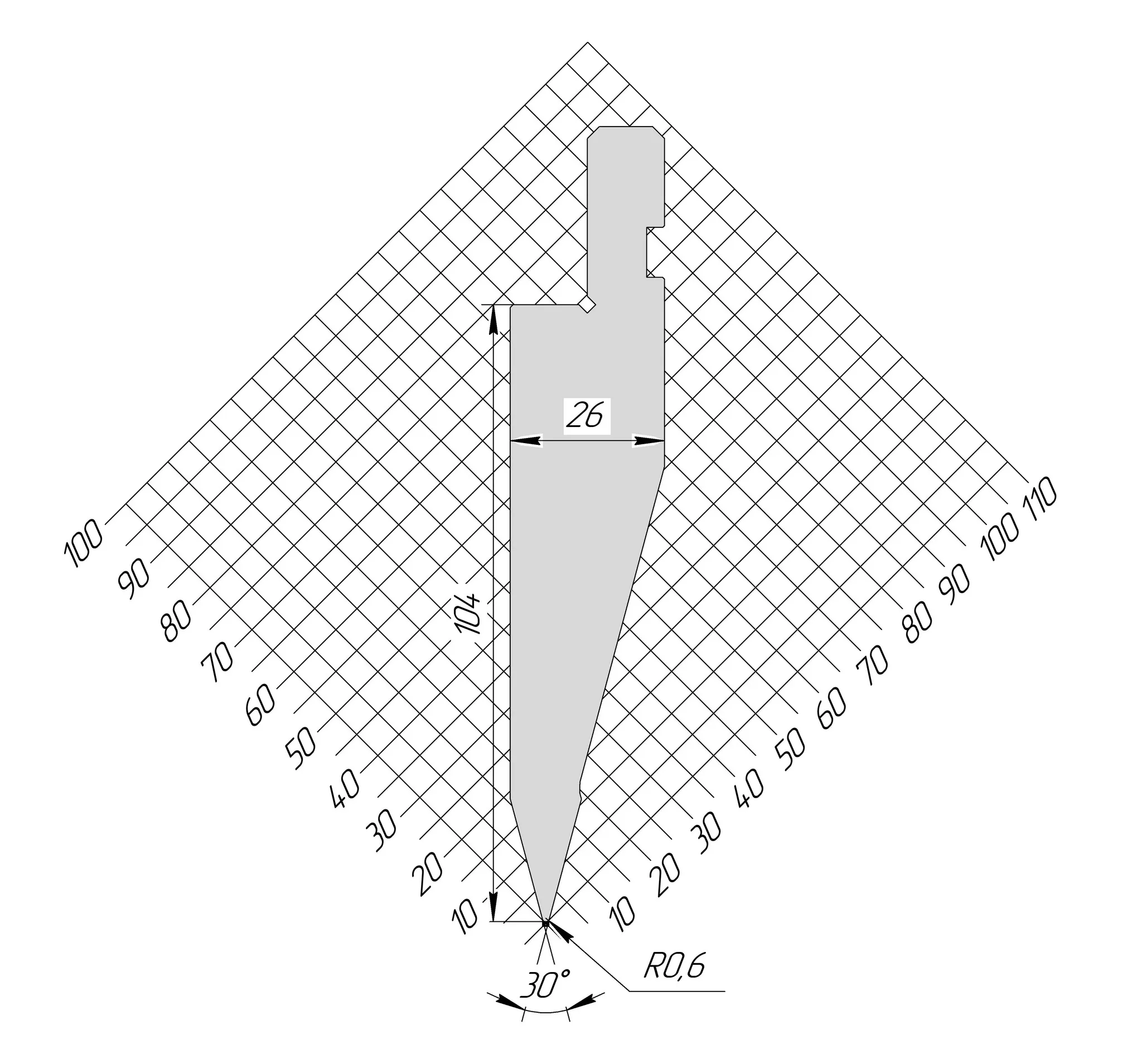

Пуансон AP 1193 — гибочный пуансон с углом 30° и радиусом носика 0,6 мм для листогибочных прессов с системой крепления Amada Promecam. Рабочая высота 104 мм, допустимая нагрузка до 100 Т/м.

Радиус носика и радиус детали

Носик R0,6 мм — минимальный внутренний радиус, который пуансон способен дать. При воздушной гибке фактический радиус детали задаёт раскрытие матрицы — примерно 0,16 от ширины ручья, — и уже на самом узком ходовом ручье V4 он больше радиуса носика. Поэтому такой пуансон работает со всеми ручьями подряд, а острый носик нужен не ради радиуса, а чтобы гнуть узкие полки и не оставлять след на лицевой поверхности.

Острый носик 30° — острые углы и плющение

Острый клин 30° заходит в узкий ручей, не касаясь его стенок, поэтому таким пуансоном гнут острые углы и делают предварительный отгиб под плющение. На нём же выполняют обычные 90°: при воздушной гибке угол детали задаёт глубина хода траверсы, а не форма носика.

Рабочая высота 104 мм

Рабочая высота определяет, деталь с каким бортом пуансон пропустит мимо станины и траверсы. Невысокие пуансоны до 90 мм ставят на прессы с малым раскрытием и под уголки; высокие — от 115 мм — нужны для П-образных профилей и коробов с высокими стенками.

Исполнения

Пуансон поставляется секциями: цельные 415 и 835 мм, секционный 835 мм. Цельная секция ставится под длинную деталь; у секционного набора крайние секции длиной 100 мм имеют криволинейные вырезы — «сапожки», которые позволяют заводить инструмент в уже отогнутый борт и собирать нужную рабочую длину.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, носик не садится при работе по высокопрочным сталям. Геометрия повторяется от партии к партии — секции из разных поставок можно ставить в один набор.

Совместимость

Система крепления Amada Promecam — одна из самых распространённых на листогибах, в том числе китайского и турецкого производства. Парная матрица — в разделе матрицы Amada Promecam, остальные углы, радиусы и высоты — в разделе пуансоны Amada Promecam.

Не нашли нужный радиус, угол или высоту — пришлите чертёж детали и марку пресса, подберём пару пуансон-матрица и назовём срок.
