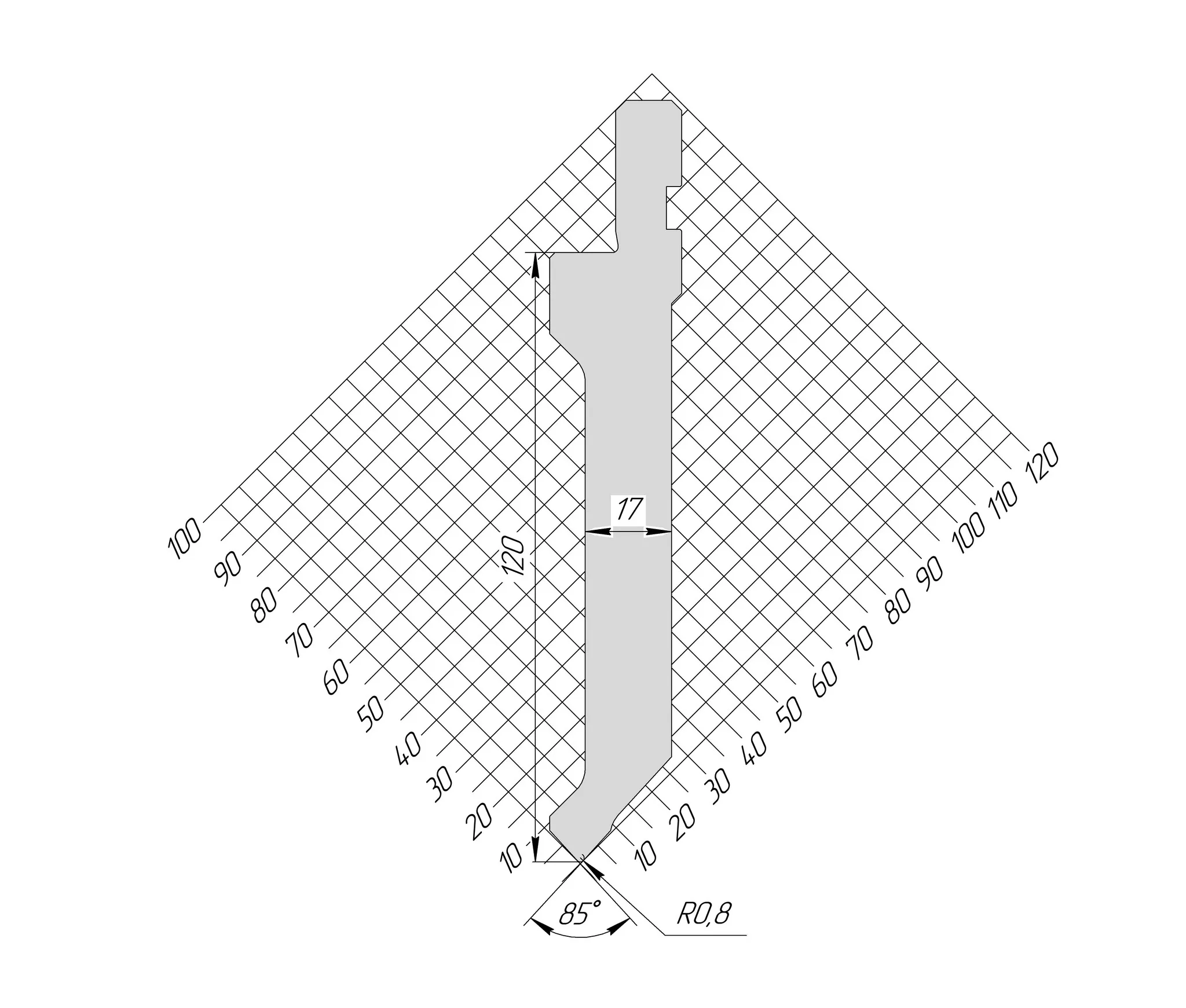

Пуансон AP 1309 — гибочный пуансон с углом 85° и радиусом носика 0,8 мм для листогибочных прессов с системой крепления Amada Promecam. Рабочая высота 120 мм, допустимая нагрузка до 70 Т/м.

Для каких задач

Один из самых популярных пуансонов: такая геометрия стоит на большинстве листогибов китайского и турецкого производства. Удачное сочетание рабочей высоты и тоннажа делает его универсальным для стандартных гибов.

Радиус носика и радиус детали

Носик R0,8 мм — минимальный внутренний радиус, который пуансон способен дать. При воздушной гибке фактический радиус детали задаёт раскрытие матрицы, примерно 0,16 от ширины ручья. На ручьях от V6 он уже не меньше радиуса носика — там гибку ведёт матрица. На более узких ручьях пуансон отпечатает свой радиус R0,8: так делают радиусную гибку, но усилие при этом растёт. Пуансон и матрицу подбирают в паре.

Почему носик 85°, а не 90°

Носик 85° рассчитан на прямой угол готовой детали: при воздушной гибке лист после снятия нагрузки распрямляется на 1–4°, и недогиб инструмента этот возврат компенсирует. Углы острее 85° этим пуансоном не согнуть — он упрётся плечами в деталь.

Рабочая высота 120 мм

Рабочая высота определяет, деталь с каким бортом пуансон пропустит мимо станины и траверсы. Невысокие пуансоны до 90 мм ставят на прессы с малым раскрытием и под уголки; высокие — от 115 мм — нужны для П-образных профилей и коробов с высокими стенками.

Исполнения

Пуансон поставляется секциями: цельные 415 и 835 мм, секционный 835 мм. Цельная секция ставится под длинную деталь; у секционного набора крайние секции длиной 100 мм имеют криволинейные вырезы — «сапожки», которые позволяют заводить инструмент в уже отогнутый борт и собирать нужную рабочую длину.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, носик не садится при работе по высокопрочным сталям. Геометрия повторяется от партии к партии — секции из разных поставок можно ставить в один набор.

Совместимость

Система крепления Amada Promecam — одна из самых распространённых на листогибах, в том числе китайского и турецкого производства. Парная матрица — в разделе матрицы Amada Promecam, остальные углы, радиусы и высоты — в разделе пуансоны Amada Promecam.

Не нашли нужный радиус, угол или высоту — пришлите чертёж детали и марку пресса, подберём пару пуансон-матрица и назовём срок.
