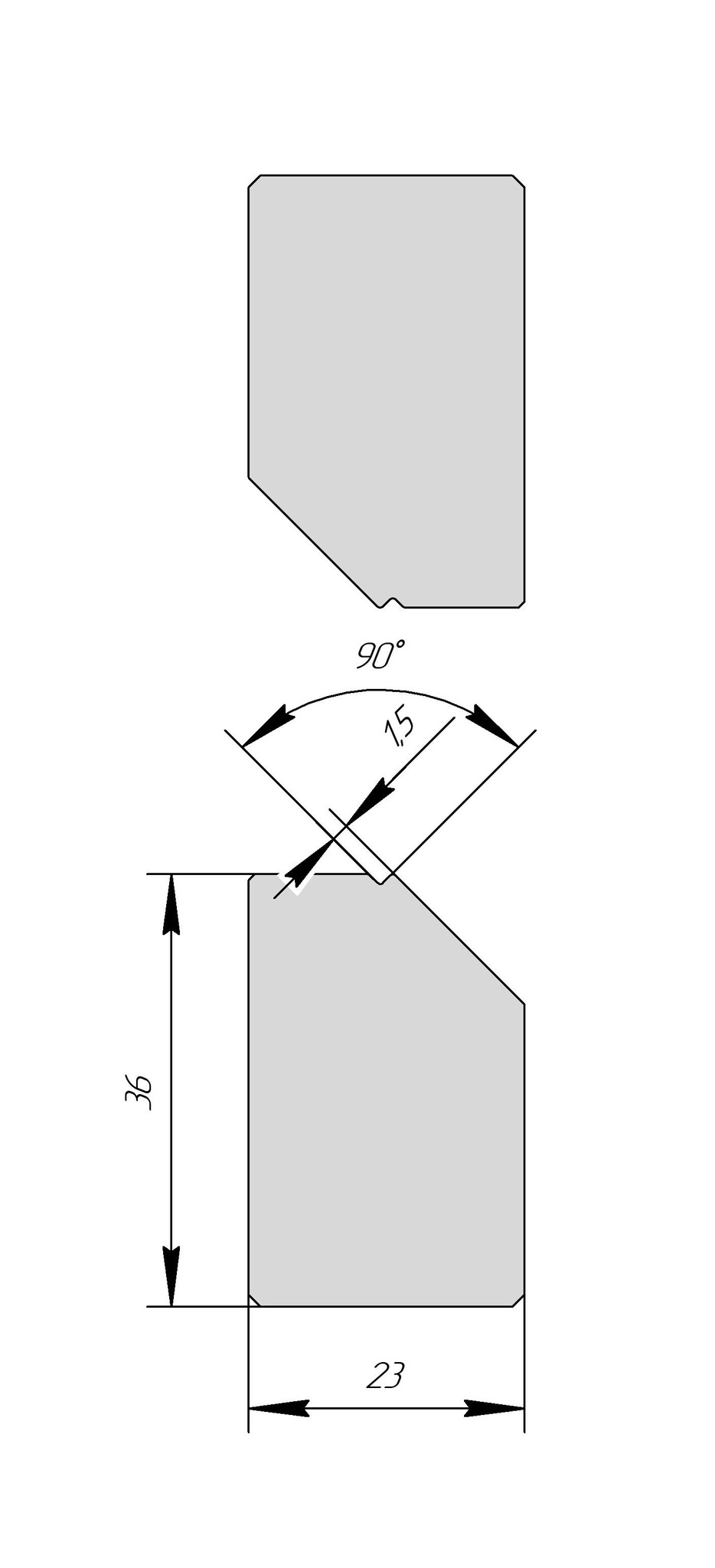

Z-вставки AZI 1277 формируют на листогибочном прессе Z-образную ступень высотой 1,5 мм с углом 90°. Вставки продаются комплектом — верхняя и нижняя, — и устанавливаются в ZHA 1150 для прессов с системой крепления Amada Promecam или в ZHW 1242 для системы WILA-TRUMPF.

Профиль вставок выполнен под 90°: грань ступени получается прямой и чёткой, полки ложатся параллельно друг другу. На тот же размер Z1,5 есть AZI 1131 с углом 160° — выбирайте по тому, нужна ли резкая ступенька или мягкий переход.

Ступень 1,5 мм под прямым углом — под нахлёст листа толщиной около 1,5 мм, когда верхняя панель должна лечь на нижнюю без зазора и выступа. Прямая грань фиксирует положение накладываемой детали при сборке.

Z-инструмент экономит операцию: обе полки ступени формируются за один ход пресса, оператору не нужно переворачивать лист ради второго гиба, а высота ступени задаётся самой вставкой и не зависит от настройки станка. Соседние размеры в серии: на 1 мм — AZI 1276; на 2 мм — AZI 1274. Сталь 42CrMo, твёрдость 54–60 HRC, глубина закалки 4–5 мм.
