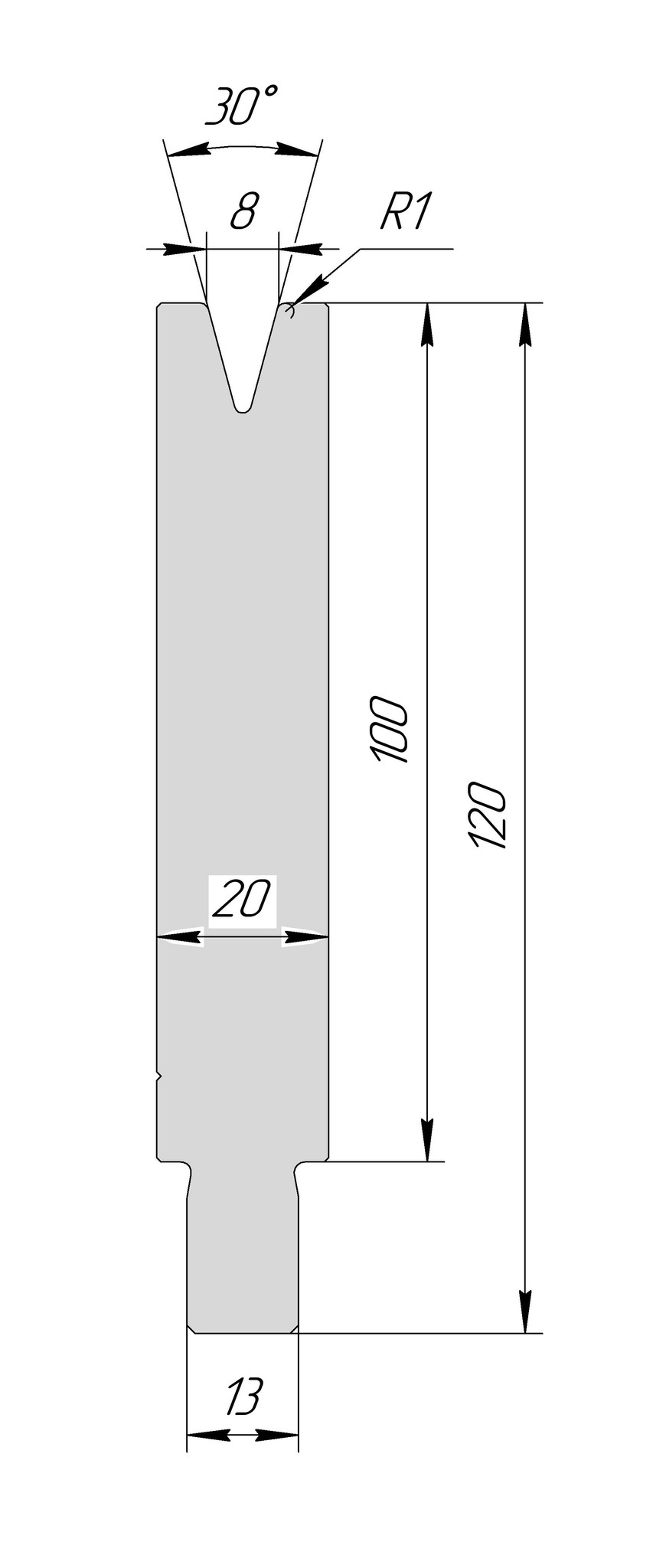

Матрица TM 3207 — гибочная матрица с V-образным ручьём 8 мм и углом 30° для листогибочных прессов с системой крепления Wila-Trumpf. Рабочая высота 100 мм, допустимая нагрузка до 50 Т/м.

Какой лист гнёт

• Толщина листа — 0,7–1,3 мм, оптимум около 1 мм
• Внутренний радиус гиба — около 1,3 мм
• Минимальная полка — от 5 мм

Значения ориентировочные и даны для мягкой стали при воздушной гибке. Для нержавеющей стали диапазон смещается вниз примерно на четверть, для алюминия — вверх. Точный расчёт под конкретную деталь делаем по чертежу.

Ручей 30° — острые углы и свобода по углу

При воздушной гибке угол детали задаётся не матрицей, а глубиной хода траверсы: пуансон не доводит лист до дна ручья. Матрица с углом 30° поэтому универсальна — ей гнут и острые углы от 30°, и обычные 90°, меняя только программу пресса. Один инструмент закрывает весь диапазон, но требует точного контроля хода.

Исполнения

Матрица поставляется секциями: цельные 200 и 500 мм, секционная 550 мм. Цельная секция ставится под длинную деталь, секционный набор позволяет собрать нужную длину и гнуть короткие полки, не занимая весь стол пресса.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, кромки ручья не садятся при работе по высокопрочным сталям. Геометрия повторяется от партии к партии — секции из разных поставок можно ставить в один набор.

Совместимость

Система крепления Wila-Trumpf — подходит к листогибочным прессам Trumpf и станкам других марок с этим типом крепления. Парный инструмент — в разделе пуансоны Trumpf, остальные раскрытия — в разделе матрицы Trumpf.

Не нашли нужный ручей или длину — пришлите чертёж детали и марку пресса, подберём матрицу и назовём срок.
