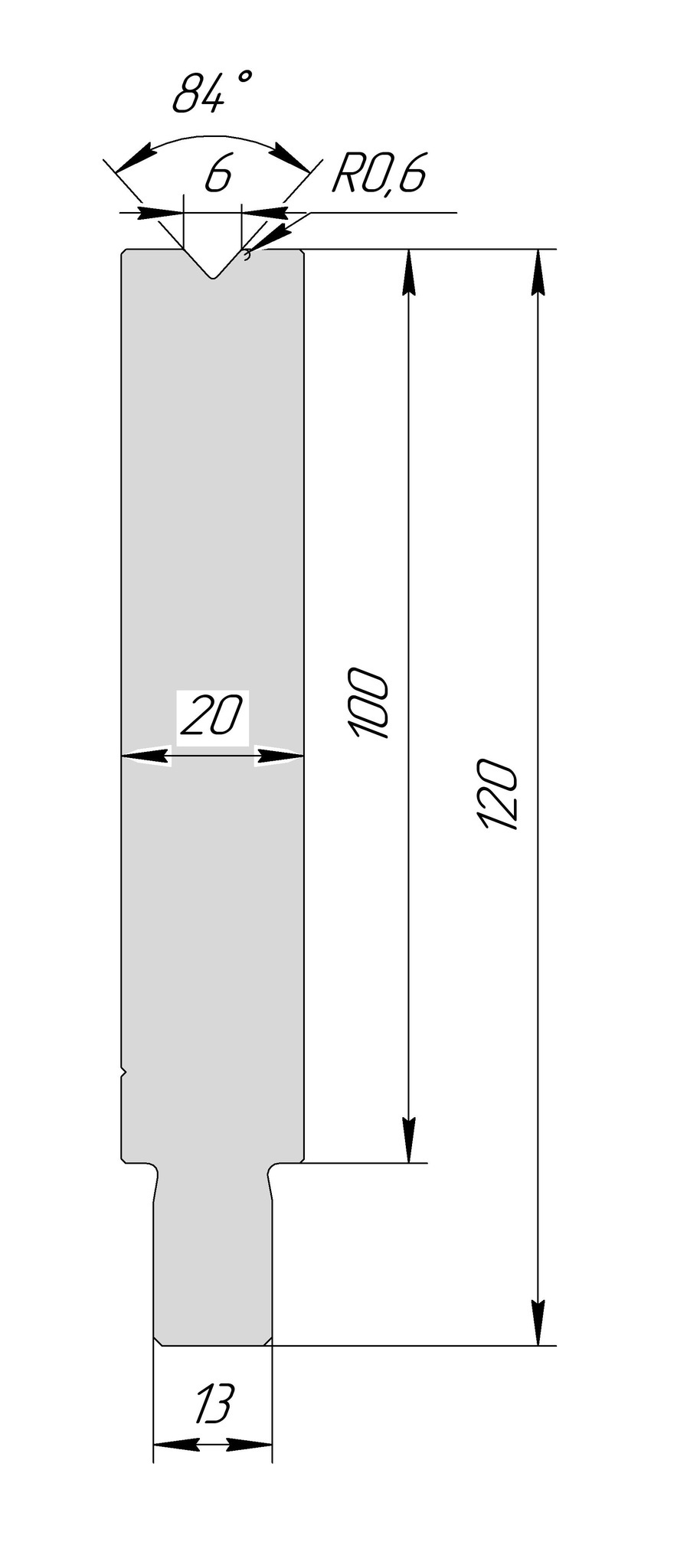

Матрица TM 3225 — гибочная матрица с V-образным ручьём 6 мм и углом 84° для листогибочных прессов с системой крепления Wila-Trumpf. Рабочая высота 100 мм, допустимая нагрузка до 100 Т/м.

Какой лист гнёт

• Толщина листа — 0,5–1 мм, оптимум около 0,8 мм
• Внутренний радиус гиба — около 1 мм
• Минимальная полка — от 3,8 мм

Значения ориентировочные и даны для мягкой стали при воздушной гибке. Для нержавеющей стали диапазон смещается вниз примерно на четверть, для алюминия — вверх. Точный расчёт под конкретную деталь делаем по чертежу.

Почему ручей 84°, а не 90°

Ручей 84° рассчитан на прямой угол готовой детали. При воздушной гибке лист после снятия нагрузки распрямляется на 1–4° в зависимости от марки и толщины — недогиб в матрице этот возврат компенсирует, и деталь встаёт в 90°.

Исполнения

Матрица поставляется секциями: цельные 200 и 500 мм, секционная 550 мм. Цельная секция ставится под длинную деталь, секционный набор позволяет собрать нужную длину и гнуть короткие полки, не занимая весь стол пресса.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, кромки ручья не садятся при работе по высокопрочным сталям. Геометрия повторяется от партии к партии — секции из разных поставок можно ставить в один набор.

Совместимость

Система крепления Wila-Trumpf — подходит к листогибочным прессам Trumpf и станкам других марок с этим типом крепления. Парный инструмент — в разделе пуансоны Trumpf, остальные раскрытия — в разделе матрицы Trumpf.

Не нашли нужный ручей или длину — пришлите чертёж детали и марку пресса, подберём матрицу и назовём срок.
