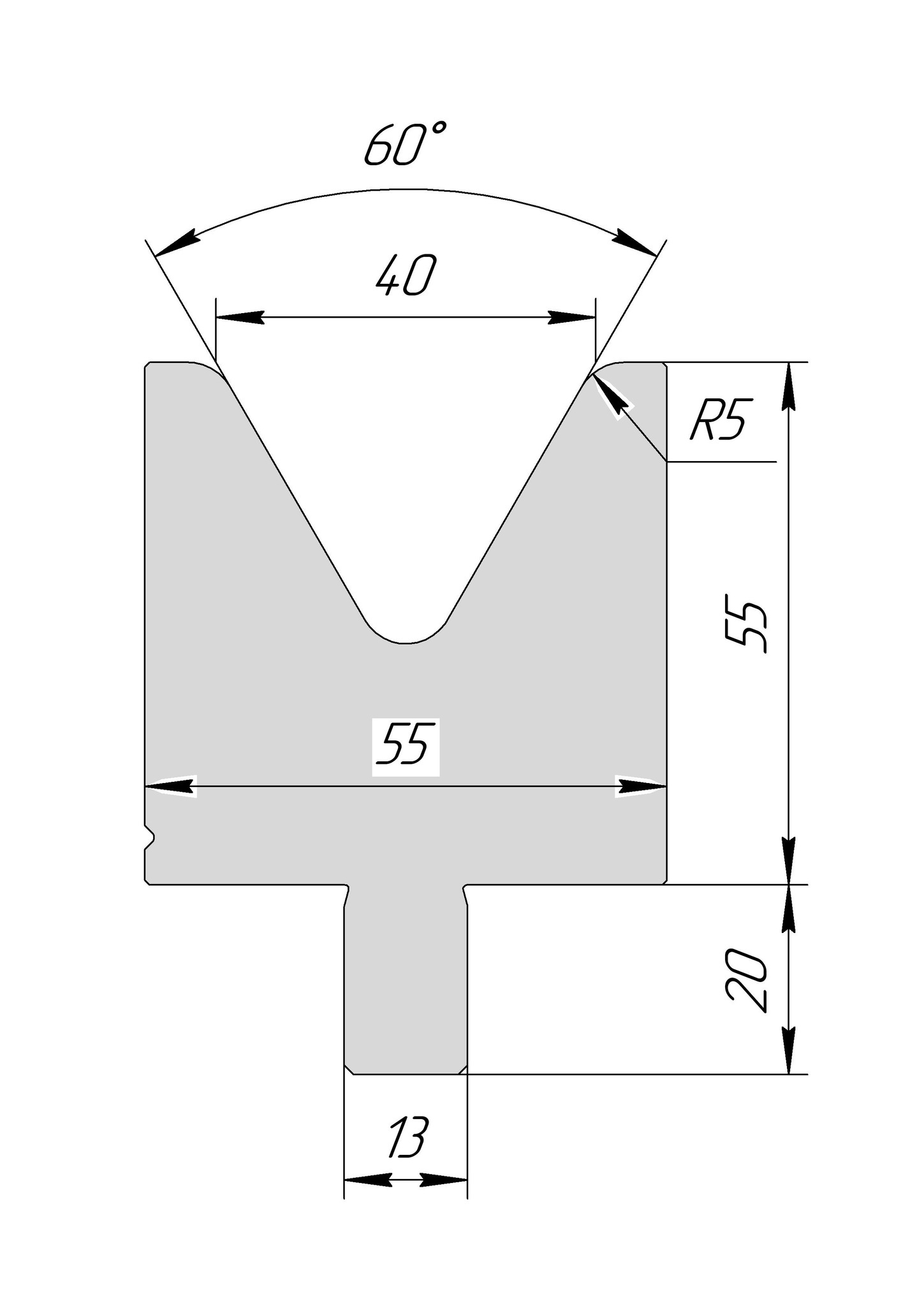

Матрица WM 3113 — гибочная матрица с V-образным ручьём 40 мм и углом 60° для листогибочных прессов с системой крепления Wila-Trumpf. Рабочая высота 55 мм, допустимая нагрузка до 100 Т/м.

Какой лист гнёт

• Толщина листа — 3,3–6,7 мм, оптимум около 5 мм
• Внутренний радиус гиба — около 6,4 мм
• Минимальная полка — от 25,2 мм

Значения ориентировочные и даны для мягкой стали при воздушной гибке. Для нержавеющей стали диапазон смещается вниз примерно на четверть, для алюминия — вверх. Точный расчёт под конкретную деталь делаем по чертежу.

Ручей 60° — углы острее прямого

Ручей 60° позволяет догибать деталь до углов острее прямого — примерно до 60°. Он же даёт запас на пружинение: деталь можно перегнуть острее 90°, чтобы после снятия нагрузки она встала в прямой угол. Это нужно на толстом листе и высокопрочных сталях, где возврат заметно больше, чем на тонком металле.

Исполнения

Матрица поставляется секциями: цельные 200 и 515 мм, секционная 550 мм. Цельная секция ставится под длинную деталь, секционный набор позволяет собрать нужную длину и гнуть короткие полки, не занимая весь стол пресса.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, кромки ручья не садятся при работе по высокопрочным сталям. Геометрия повторяется от партии к партии — секции из разных поставок можно ставить в один набор.

Совместимость

Система крепления Wila-Trumpf — подходит к листогибочным прессам Wila и станкам других марок с этим типом крепления. Парный инструмент — в разделе пуансоны Wila, остальные раскрытия — в разделе матрицы Wila.

Не нашли нужный ручей или длину — пришлите чертёж детали и марку пресса, подберём матрицу и назовём срок.
