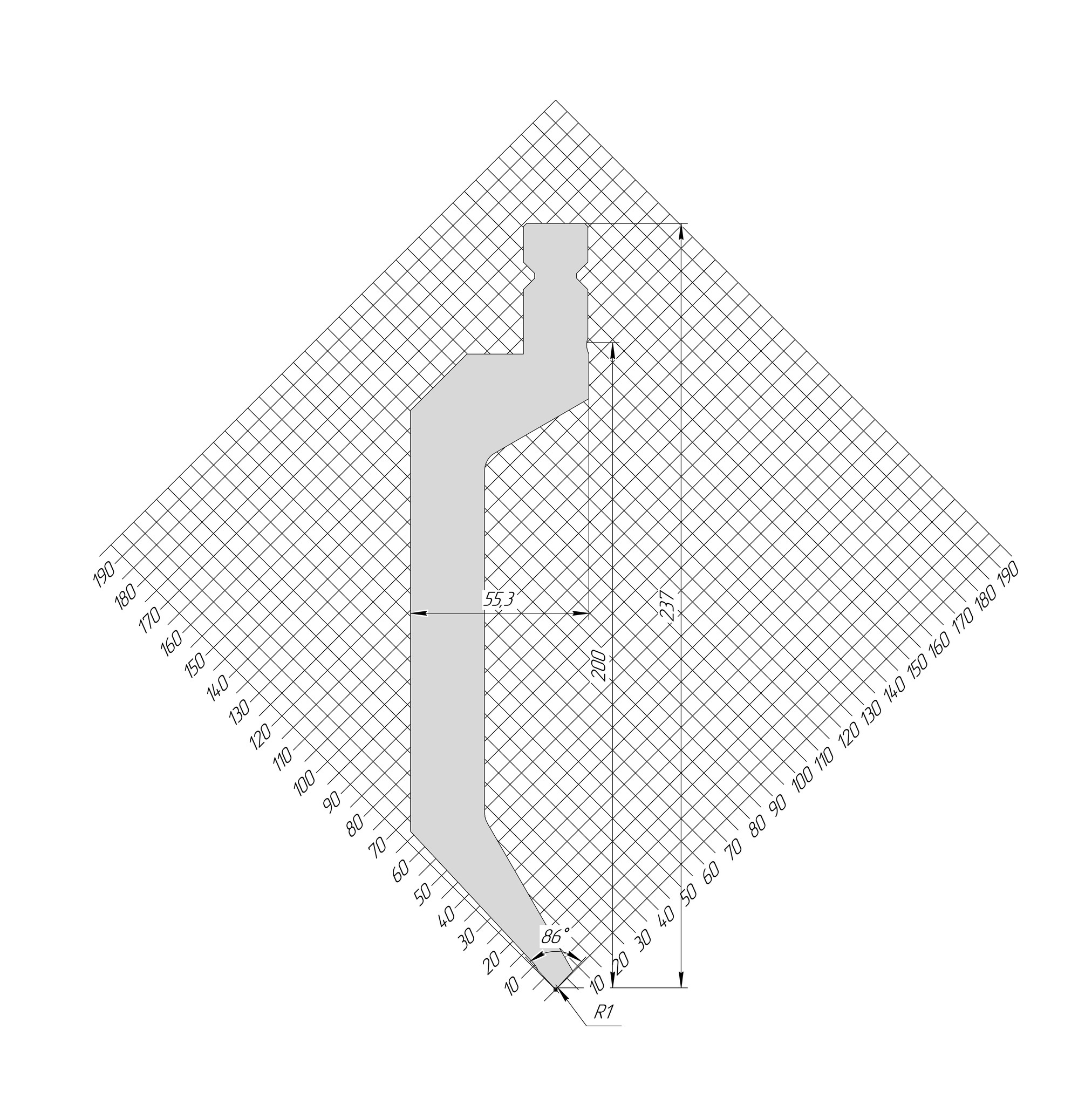

Пуансон WP 1324 — гибочный пуансон с углом 86° и радиусом носика 1 мм для листогибочных прессов с системой крепления Wila-Trumpf. Рабочая высота 200 мм, допустимая нагрузка до 65 Т/м.

Радиус носика и радиус детали

Носик R1 мм — минимальный внутренний радиус, который пуансон способен дать. При воздушной гибке фактический радиус детали задаёт раскрытие матрицы, примерно 0,16 от ширины ручья. На ручьях от V8 он уже не меньше радиуса носика — там гибку ведёт матрица. На более узких ручьях пуансон отпечатает свой радиус R1: так делают радиусную гибку, но усилие при этом растёт. Пуансон и матрицу подбирают в паре.

Почему носик 86°, а не 90°

Носик 86° рассчитан на прямой угол готовой детали: при воздушной гибке лист после снятия нагрузки распрямляется на 1–4°, и недогиб инструмента этот возврат компенсирует. Углы острее 86° этим пуансоном не согнуть — он упрётся плечами в деталь.

Высота инструмента

В обозначении инструмента указана полная высота 237 мм; рабочая высота, то есть вылет ниже зажима, — 200 мм. Именно она определяет, деталь с каким бортом пройдёт мимо станины: для плоских заготовок хватает меньшего вылета, для П-образных профилей и коробов берут максимальный.

Исполнения

Пуансон поставляется секциями: цельные 200 и 515 мм, секционный 550 мм. Цельная секция ставится под длинную деталь; у секционного набора крайние секции длиной 100 мм имеют криволинейные вырезы — «сапожки», которые позволяют заводить инструмент в уже отогнутый борт и собирать нужную рабочую длину.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, носик не садится при работе по высокопрочным сталям. Геометрия повторяется от партии к партии — секции из разных поставок можно ставить в один набор.

Совместимость

Система крепления Wila-Trumpf — подходит к листогибочным прессам Wila и станкам других марок с этим типом крепления. Парная матрица — в разделе матрицы Wila, остальные радиусы и высоты — в разделе пуансоны Wila.

Не нашли нужный радиус, угол или высоту — пришлите чертёж детали и марку пресса, подберём пару пуансон-матрица и назовём срок.
