Матрица-вставка Wing Bend MWB1 — вставка с поворотными крыльями, которая устанавливается в ручей обычной V-матрицы и добавляет ей свойства матрицы Wing Bend. Основание магнитное, крепёж не нужен.

Как работает

Вместо неподвижных кромок у матрицы два поворотных полуцилиндра — «крылья». Лист лежит на их плоских гранях, и когда пуансон вдавливает заготовку, крылья поворачиваются вместе с ней. Металл не протаскивается через кромки ручья, поэтому на наружной стороне не остаётся следов, отверстия у линии гиба не вытягиваются, а полку можно сделать короче, чем позволяет обычная матрица того же раскрытия.

Параметры

• Толщина листа — 1–3 мм
• Минимальная полка — 8,7 мм

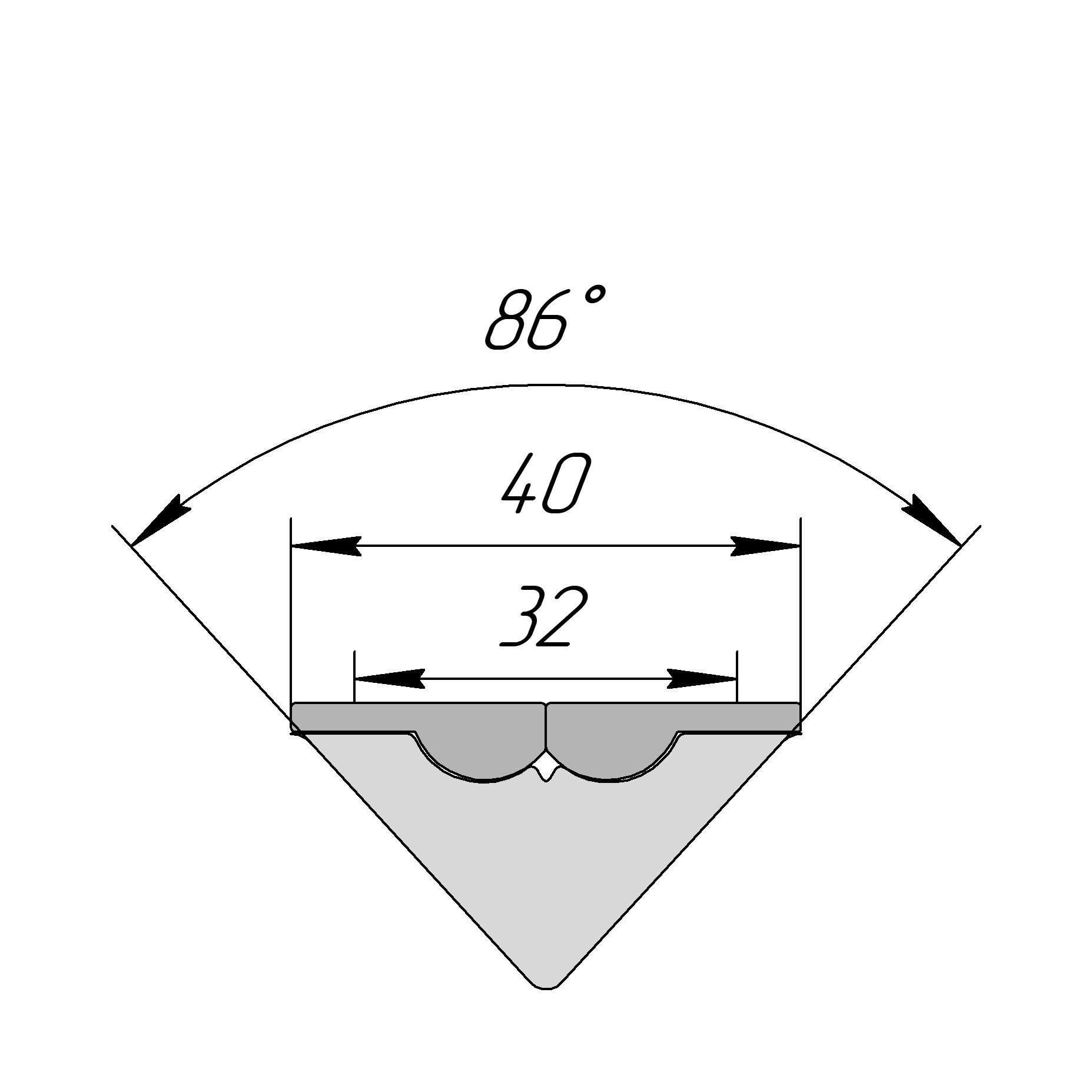

• Посадка по чертежу — ручей шириной 40 мм с углом 86°
• Длина — 200 мм

Подойдёт ли вставка к вашей матрице, проверим по её обозначению или чертежу. Полноразмерные матрицы Wing Bend — в разделе матрицы Wing Bend.

Не уверены, что подойдёт под ваш станок и деталь, — пришлите чертёж детали и марку пресса, подберём комплект и назовём срок.
