Лазерный труборез TK-9035

Новинка

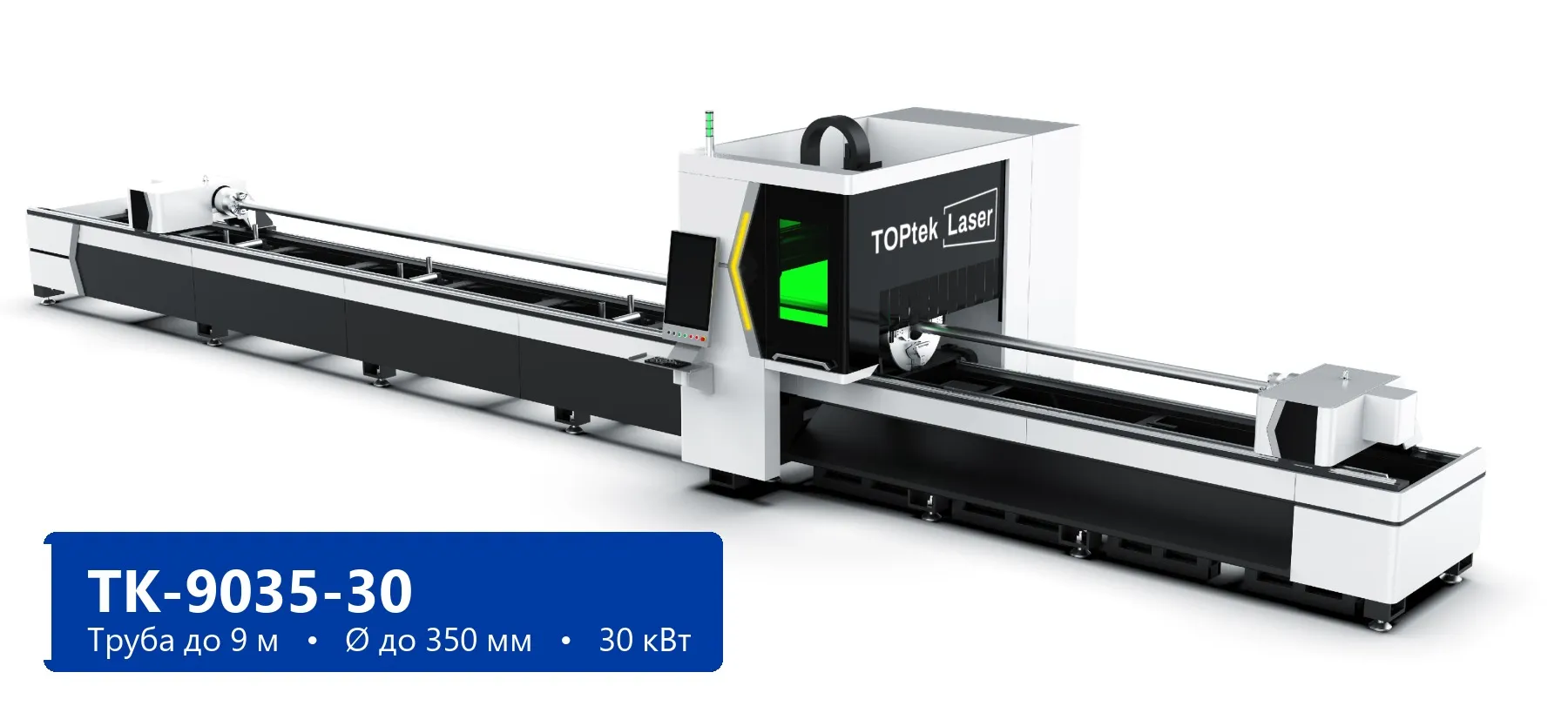

Лазерный труборез TK-9035 — труба до 9 м, диаметр до 350 мм

Мощность лазера

3 кВт
6 кВт
12 кВт
20 кВт
30 кВт
-

Цена по запросу

Наличие:

TK-9035 — лазерный станок для резки труб длиной до 9 м и диаметром до 350 мм с волоконным источником мощностью 3, 6, 12, 20 или 30 кВт. Полноходовые пневматические патроны, система сбора обрези и программное обеспечение Tubest обеспечивают точную резку с минимальным участием оператора.

Лазерный труборез TK-9035 предназначен для высокоточной резки труб и профилей крупного сечения — несущих металлоконструкций, рам спецтехники, элементов мостовых и строительных конструкций. Станок работает с круглыми, квадратными и прямоугольными трубами, а также с открытыми профилями, выполняет торцовку, вырезку отверстий и контуров любой сложности за одну установку заготовки.

Варианты мощности

Мощность	Назначение
3 кВт	Волоконный источник 3 кВт — экономичное решение для резки тонкостенных труб. Оптимален, если основная номенклатура — трубы и профили с небольшой толщиной стенки: станок обеспечивает чистый рез на высокой скорости при минимальном энергопотреблении и стоимости владения.
6 кВт	Волоконный источник 6 кВт — универсальная мощность для большинства производственных задач. По сравнению с младшими источниками даёт заметный прирост скорости на тонкой стенке и уверенно берёт стенку средней толщины — оптимальный баланс цены и производительности.
12 кВт	Волоконный источник 12 кВт — выбор для серийного производства. Высокая скорость резки по всей рабочей номенклатуре, включая толстостенные трубы; запас мощности сокращает время цикла и себестоимость детали.
20 кВт	Волоконный источник 20 кВт — мощность для интенсивного серийного производства и толстостенного проката. Максимальные скорости резки, стабильное качество кромки на большой толщине стенки и запас по производительности на годы вперёд.
30 кВт	Волоконный источник 30 кВт — максимальная мощность серии. Предназначен для резки толстостенных труб и профилей больших сечений в тяжёлом машиностроении и производстве металлоконструкций, где решают предельная толщина стенки и минимальное время цикла.

Полноходовой пневматический патрон

Патроны с полным ходом кулачков и встроенным пневмоцилиндром зажимают трубу автоматически, без ручной перенастройки под каждый типоразмер. Это сокращает время перехвата заготовки и напрямую повышает скорость и эффективность резки при частой смене номенклатуры.

Автономная работа без оператора

Система сбора концевых остатков (обрези) — станок отрабатывает программу без постоянного присутствия оператора.
Автоматическая система смазки узлов — обслуживание по регламенту, а не вручную в течение смены.
Система удаления пыли и продуктов горения — чистый рез, защита оптики и направляющих, здоровая атмосфера в цеху.

Программное обеспечение Tubest

Станок комплектуется программным обеспечением Tubest с функцией автоматического раскроя (нестинга): программа сама размещает детали по длине трубы, минимизирует остаток и поддерживает работу с трубами различных типов и сечений.

Рабочая длина 9 м

Увеличенная до 9 м зона обработки позволяет резать длинномерные детали, которые не помещаются на 6-метровых станках, и повышает эффективность раскроя: программа Tubest размещает больше деталей на одном хлысте, сокращая количество перехватов и концевой остаток на каждой заготовке.

Точность и динамика

Точность позиционирования ±0,03 мм и повторяемость ±0,02 мм при ускорении до 1,5G обеспечивают стабильное качество деталей на серийных партиях: свариваемые узлы собираются без подгонки.

Технические характеристики

Модель	TK-9035
Длина трубы	до 9 000 мм
Макс. диаметр трубы	350 мм
Мощность лазерного источника	3 / 6 / 12 / 20 / 30 кВт
Точность позиционирования	±0,03 мм
Повторяемость позиционирования	±0,02 мм
Ускорение	1,0–1,5G
Зажим заготовки	полноходовые пневматические патроны со встроенным цилиндром
Программное обеспечение	Tubest, автоматический раскрой (нестинг)
Системы в стандартной комплектации	сбор обрези, удаление пыли, автоматическая смазка

Опции

Система автоматической загрузки труб
Система автоматической выгрузки готовых деталей
Резка под фаску (bevel cutting) — подготовка кромки под сварку
Исполнение с тремя патронами — резка «в ноль» с минимальным остатком
Длина трубы 6 / 12 / 24 м — по запросу

Пусконаладка и обучение

Мы обеспечиваем пусконаладочные работы и обучение персонала, что позволяет быстро ввести оборудование в эксплуатацию. Гарантийная и постгарантийная поддержка, поставка расходных материалов и запасных частей.
