Ключевые показатели

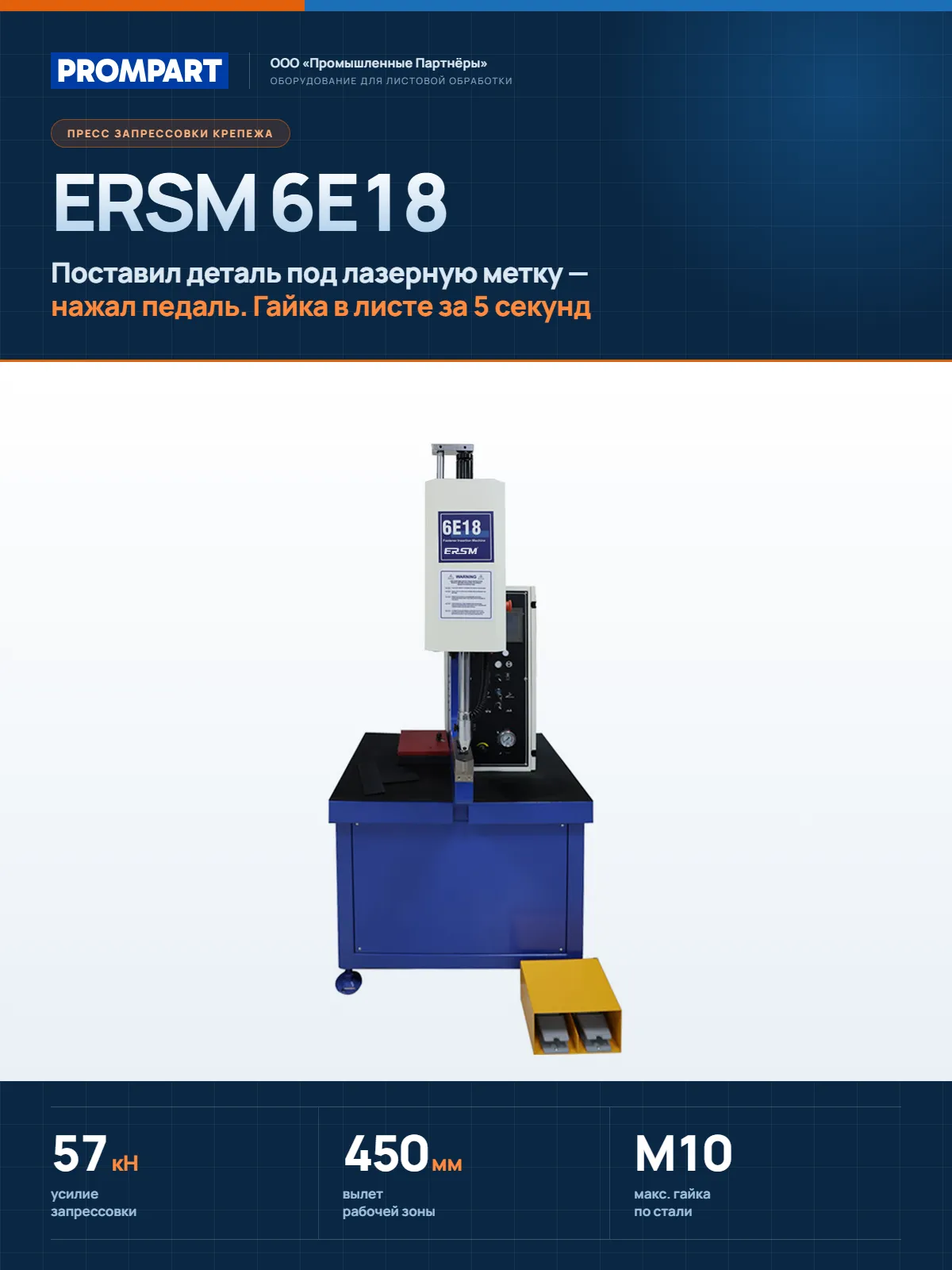

Пресс, который переводит установку крепежа из слесарной работы в технологическую операцию — с заданным усилием и повторяемой посадкой.

Оператор ставит деталь под лазерную метку и нажимает педаль. Гайка садится за 5 секунд с усилием, которое назначил технолог, а не с тем, которое сегодня получилось у слесаря. Участок наконец можно нормировать: время цикла считается, а не оценивается.

Описание

Зачем нужен пресс для запрессовки крепежа

Заготовка корпуса выходит с лазера за минуту, гибка занимает две. Затем деталь попадает на верстак, где двенадцать запрессовочных гаек M6 забиваются через оправку или зажимаются в тисках, — и это 5,5 минуты слесарной работы на деталь. При 2 500 корпусах в месяц набегает 229 нормо-часов, которые не добавляют изделию ни одной функции и ни одного рубля отпускной цены. Установка крепежа стоит дороже раскроя и гибки вместе взятых и именно она определяет, сколько корпусов уйдёт на сборку в эту смену. Расшить её людьми не выходит: верстак не масштабируется.

Второй счёт — качество соединения. Забитая молотком или зажатая в тисках гайка садится с перекосом: накатка не заполняет отверстие, ось резьбы уводится. При первой затяжке паспортным моментом гайка проворачивается или выдавливается из листа. Дефект вылезает не в цехе, а на монтаже — в уже собранном и отгруженном изделии, где его устранение стоит выезда и разборки узла.

Третий — альтернативы, которые обходятся дороже. Контактная приварка гайки выжигает цинк с обеих сторон листа, оставляет брызги и цвета побежалости, ведёт тонкий лист; дальше идут зачистка, обезжиривание и локальное восстановление покрытия, а к операции добавляются аттестованный сварщик и местная вентиляция. На алюминии, композитах и уже окрашенных деталях этот путь закрыт полностью. Резьба, нарезанная прямо в листе 1–3 мм, даёт один-два рабочих витка: паспортного момента затяжки она не держит, а после двух-трёх разборок при обслуживании срывается окончательно.

Задача здесь не «купить пресс», а получить заданное усилие, зафиксированный режим, счётчик партии и деталь, которая уходит на сборку без доработки.

Как работает станок

Запрессовка холодная: пуансон вдавливает самоклинящийся элемент в подготовленное отверстие, накатка гайки заполняет вытесненный материал листа, и соединение начинает работать на вырыв и на прокрутку по паспорту крепежа. Лист не греется, не ведёт и не теряет покрытие.

Усилие задаётся, а не «чувствуется». Маховик регулятора давления и манометр со шкалой в кН и lbs выведены прямо на пульт: рабочий диапазон 2–57 кН, максимальное давление в гидросистеме 19 МПа. Технолог назначает усилие под типоразмер крепежа и толщину листа — оператор его просто получает.

Positive Stop ограничивает ход, а не давление. Жёсткий механический упор фиксирует конечную высоту посадки с точностью ±0,05 мм: гайка садится строго заподлицо, а мягкая заготовка не сминается и не проваливается. Именно эта система делает пресс применимым на тонком алюминии, стеклопластике, пластиках и композитах, где работа «до упора по давлению» гарантированно превращается в подбор режима методом брака.

Деталь позиционируется по лазерной метке. Луч светит в центр матрицы: на панели 1 000 × 600 мм оператор не наклоняется и не подсвечивает фонарём отверстие под пуансоном — он совмещает метку и отверстие. Промахов «мимо отверстия» не остаётся, а на крупных заготовках заметно растёт скорость.

Управление вынесено на ПЛК и сенсорный экран 7″ вместо набора тумблеров: выбор режима, счётчик партии со звуковой сигнализацией и защитой от пропуска элемента, диагностика. Наладку не нужно «вспоминать» — она хранится в памяти станка.

Рабочим ходом управляют две ножные педали, разделяющие холостое приближение и рабочий ход, поэтому деталь позиционируется двумя руками. Вылет 450 мм и просвет 400 мм дают доступ к точкам в глубине крупной панели.

Что станок делает с деталью

Запрессовка крепежа. Самоклинящиеся гайки, стойки-втулки, винты и шпильки в лист 0,5–6 мм — сталь, нержавеющая сталь, алюминий, медь, латунь. Соединение работает на вырыв и на прокрутку по паспорту крепежа, лист не греется и не деформируется.

Работа по готовому изделию. Холодная запрессовка не трогает покрытие: гайку ставят в уже оцинкованную, окрашенную или анодированную деталь — в том числе при доработке и ремонте собранного узла. Ни зачистки, ни восстановления покрытия после операции не требуется.

Клинчинг, пробивка, формовка. Соединение листов без крепежа, пробивка и вырубка малых отверстий, локальная формовка и правка, тиснение и клеймение маркировки. Оснастка ставится в стандартный хвостовик Ø12,7 мм длиной до 35 мм — любая операция, которой нужно точное усилие до 57 кН на площади ладони, закрывается сменой инструмента.

Мягкие и непроводящие материалы. Пластики, стеклопластик и композиты обрабатываются за счёт Positive Stop — там, где приварка невозможна в принципе, а ручная установка даёт смятие.

Шесть инженерных решений, за которые вы платите

1. Быстрая установка усилия по шкале. Маховик регулятора и манометр со шкалой в кН и lbs на пульте: усилие выставляется за несколько секунд без инструмента и электронной настройки. Диапазон 2–57 кН покрывает всё — от гайки M3 в листе 0,5 мм до M10 в листе 6 мм.

2. Positive Stop для мягких материалов. Механический упор фиксирует конечную высоту посадки, а не давление. Гайка садится заподлицо с точностью ±0,05 мм, тонкий алюминий и композит не проваливаются.

3. Система 100% защиты рук. Рабочий ход блокируется, если в зоне пуансона находится палец оператора; система работает и по проводящим, и по непроводящим материалам. Снятый риск травмы — это и результат СОУТ, и отсутствие простоя и разбирательств после инцидента.

4. ПЛК и сенсорный экран 7″. Выбор режима, счётчик партии со звуковой сигнализацией и защитой от пропуска элемента, диагностика. Готовые интерфейсы ввода-вывода — станок штатно встраивается в участок с автоподачей и в дальнейшую автоматизацию.

5. Лазерное указание точки запрессовки. Метка в центр матрицы: точка видна оператору на крупной панели без наклона и без подсветки.

6. Двусторонняя опора траверсы и вылет 450 мм. Рама с опорой траверсы с двух сторон держит вылет без «раскрытия» под нагрузкой — ось пуансона и матрицы остаётся соосной при полном усилии. Крупная деталь ложится на плоскость стола, а не свисает с консоли, поэтому геометрия панели не страдает.

Максимальный типоразмер крепежа

Максимальный типоразмер указан для полного усилия 57 кН по данным завода-изготовителя. Фактическое усилие подбирается по толщине и марке листа и по типу крепежа; режимы под вашу номенклатуру фиксируются в карте наладки при пусконаладке. Для крепежа крупнее M10 поставляются прессы на 8, 10 и 20 тонн — запросите отдельный расчёт.

Платформа, а не тупиковая покупка

6E18 сознательно выбран как входная машина: полный набор систем повторяемости и безопасности идёт в базе, а автоматизация подачи крепежа ставится позже, на тот же станок. Вы не платите за автоматику до того, как объём её оправдает, и не меняете платформу, когда оправдает.

> Крепёж и оснастка — со склада в РФ. Запрессовочные гайки, стойки-втулки, винты и шпильки в сталь, нержавейку и алюминий, а также пуансоны и матрицы — складская позиция ООО «Промышленные Партнёры» в Москве и Санкт-Петербурге: отгрузка в день заказа, 1–3 дня до большинства регионов. При смене номенклатуры или износе матрицы вы не ждёте морскую отправку из Китая полтора месяца. Стартовый комплект оснастки на 14 позиций входит в поставку.

Экономика: окупаемость от 1,2 месяца

Расчёт по типовой детали — панель или корпус щита с 12 запрессовочными гайками M6 в листе 1,5–2 мм. Ручная установка: 12 × 25 с + 30 с на укладку. 6E18: 12 × 5 с + 18 с на укладку, ручная подача крепежа.

Итог: −74% себестоимости операции, 65 ₽ экономии на каждой детали, рост производительности в 4,2 раза.

Полная стоимость нормо-часа слесаря принята 880 ₽ (оклад 90 000 ₽ + взносы + СИЗ, инструмент и содержание рабочего места при фонде 165 ч/мес). Для ручной установки принято 3% элементов с перекосом, срывом резьбы или проворотом; для 6E18 — ≤0,3%. Стоимость самого крепежа не включена: в обоих вариантах ставится один и тот же элемент. Инвестиция — [770 700] ₽.

Экономия — не единственный эффект. Проворот гайки в отгруженном щите стоит выезда, разборки узла и переписки с заказчиком, а не 6 рублей переделки. Снятая рекламационная нагрузка в расчёт выше не заложена.

Границы применимости: говорим прямо

6E18 — станок для листовых деталей, у которых точка запрессовки попадает в зону вылета 450 мм и просвета 400 мм. Глубокие сваренные корпуса, объёмные рамы и точки внутри закрытых полостей он не закрывает, и несущую сварку не заменяет.

Если крепёж не крупнее M8 по стали, а в цехе есть стабильная линия сжатого воздуха, дешевле и проще взять пневматический пресс ERSM 820T: он питается от розетки 220 В, не требует масла и стоит примерно на треть меньше. 6E18 берут там, где нужен крупный крепёж (M10 по стали, M8 по нержавейке), гарантированная посадка по высоте на мягких материалах и запас усилия под клинч и формовку.

Где станок уже работает

Электрощиты и корпуса · серверные шкафы и ЦОД · вентиляция и ОВиК · электроника и приборы · EV и зарядная инфраструктура · медицинское оборудование · лифтовое оборудование · мебель и торговое оборудование.

Комплект поставки и условия

В стоимость входит:

• Пресс ERSM 6E18: стальная рама, силовой цилиндр 57 кН, гидростанция с баком 60 л

• Шкаф управления с ПЛК и сенсорной панелью 7″, счётчик партии со звуковой сигнализацией

• Устройство лазерного позиционирования и система Positive Stop

• Система 100% защиты рук и двойная ножная педаль

• Комплект ручной оснастки MSTP — 14 предметов (гайки M3–M8, стойки BSO/SO M3–M5)

• Комплект ЗИП, инструмент обслуживания и масло первой заливки

• Доставка до Москвы (базис DDP)

• Пусконаладка, карта наладки и обучение операторов на вашей площадке

• Руководство по эксплуатации на русском языке, паспорт изделия, сертификат CE

• Гарантия 12 месяцев

Частые вопросы

Какой максимальный крепёж ставит 6E18?

По углеродистой стали — гайка M10, винт и шпилька M8, стойка-втулка M6. По нержавеющей стали — M8, M6 и M5 соответственно. Значения указаны для полного усилия 57 кН по данным завода-изготовителя; фактическое усилие подбирается по толщине и марке листа при пусконаладке.

Портит ли запрессовка оцинковку и порошковое покрытие?

Нет. Запрессовка холодная: нет термического влияния, брызг и цветов побежалости, а значит нет зачистки и локального восстановления покрытия. Гайку можно ставить в уже оцинкованную, окрашенную или анодированную деталь — в том числе при доработке собранного узла. Это ключевое отличие от контактной приварки, которая выжигает цинк с обеих сторон листа.

Работает ли пресс по алюминию, пластику и композитам?

Да, за счёт системы Positive Stop. Механический упор ограничивает ход по высоте, а не по давлению: гайка садится заподлицо с точностью ±0,05 мм, а мягкая заготовка не проваливается и не сминается. Без этой системы работа с мягкими материалами превращается в подбор давления методом брака.

Насколько повторяема посадка от детали к детали?

Высота посадки повторяется с точностью ±0,05 мм, усилие задаётся по шкале в кН и держится в течение всей партии. Режимы под каждый типоразмер вашего крепежа заносятся в карту наладки при пусконаладке.

Какие детали пресс НЕ берёт?

Те, у которых точка запрессовки не попадает в зону вылета 450 мм и просвета 400 мм: глубокие сваренные корпуса, объёмные рамы, точки внутри закрытых полостей. Несущую сварку пресс тоже не заменяет. Для деталей вне этой геометрии есть исполнения с увеличенным вылетом и клещевые системы — подбираем после просмотра ваших чертежей.

Чем 6E18 отличается от пневматического 820T и что выбрать?

820T дешевле примерно на треть, питается от розетки 220 В, не требует масла и даёт вылет 500 мм, но ограничен гайкой M8 по стали и зависит от стабильности цеховой линии сжатого воздуха. 6E18 берут, когда нужен крупный крепёж (M10 по стали), гарантированная посадка по высоте на мягких материалах и запас усилия под клинч и формовку. Сравнение — в карточке ERSM 820T.

Нужен ли квалифицированный оператор?

Нет. Работа оператора — уложить деталь по лазерной метке и нажать педаль. Лазерная метка показывает точку запрессовки, счётчик партии со звуковой сигнализацией не даёт пропустить гайку. Обучение — два часа, аттестация не требуется.

Насколько безопасен пресс для рук оператора?

Рабочий ход блокируется, если в зоне пуансона находится палец оператора; система работает и по проводящим, и по непроводящим материалам. Две ножные педали разделяют холостое приближение и рабочий ход, поэтому деталь позиционируется двумя руками. Это учитывается и при СОУТ.

Что нужно для установки: фундамент, площадь, коммуникации?

Фундамент не требуется — 650 кг распределяются по регулируемым опорам на ровном бетонном полу. Сам станок занимает 1,3 м², с местом оператора и тарой под крепёж закладывайте 6–8 м². Из коммуникаций — силовая линия 380 В на 6 А (2,25 кВт) и линия сжатого воздуха 0,4–0,6 МПа. Вытяжка и вода не нужны.

Можно ли добавить автоподачу крепежа позже?

Да. Бункерный вибропитатель ставится на тот же станок и сокращает цикл до 2–3 секунд на элемент — руки оператора остаются на детали. ПЛК имеет готовые интерфейсы ввода-вывода, поэтому платформу менять не нужно. При изначально серийном потоке поставляется исполнение 618 в сборе с питателем, выносной панелью и световой колонной.

Что ещё умеет пресс, кроме запрессовки гаек?

Клинчинг — соединение листов без крепежа, пробивку и вырубку малых отверстий, локальную формовку и правку, тиснение и клеймение маркировки. Оснастка ставится в стандартный хвостовик Ø12,7 мм: любая операция, требующая точного усилия до 57 кН на площади ладони, закрывается сменой инструмента.

Сколько стоит станок и что входит в цену?

[770 700] ₽ с НДС «под ключ»: пресс с ПЛК и панелью 7″, лазерное позиционирование, Positive Stop, система защиты рук, комплект оснастки MSTP на 14 предметов, ЗИП и масло первой заливки, доставка до Москвы, пусконаладка, обучение операторов и гарантия 12 месяцев. Цена привязана к курсу ЦБ РФ на дату счёта — актуальную сумму подтверждаем в ТКП.

При каком объёме станок окупается?

При 2 500 деталях в месяц (по 12 элементов) — за 4,7 месяца, при 5 000 — за 2,4 месяца, при 10 000 — за 1,2 месяца. Экономия — 65 ₽ на каждой детали. При объёме заметно ниже 1 000 деталей в месяц окупаемость выходит за год, и разговор стоит начинать с более дешёвого пневматического 820T.

Где брать крепёж и оснастку — не встанет ли станок?

Запрессовочные гайки, стойки-втулки, винты и шпильки в сталь, нержавейку и алюминий, а также пуансоны и матрицы — складская позиция в Москве и Санкт-Петербурге. Отгрузка в день заказа, 1–3 дня до большинства регионов. Оснастка под нестандартный крепёж изготавливается по образцу или чертежу.

Есть ли гарантия и сервис в России?

Гарантия 12 месяцев. Склад запчастей в РФ, выезд инженера на площадку, техподдержка по телефону и видеосвязи на весь срок службы.

Можно ли протестировать станок на своих деталях до покупки?

Да, бесплатно. Пришлите 10–20 характерных деталей и ваш крепёж — вернём с установленными элементами, с протоколом усилия, замером момента проворота и усилия на вырыв, фотоотчётом и расчётом окупаемости по вашим объёмам. До подписания договора и без обязательств.
