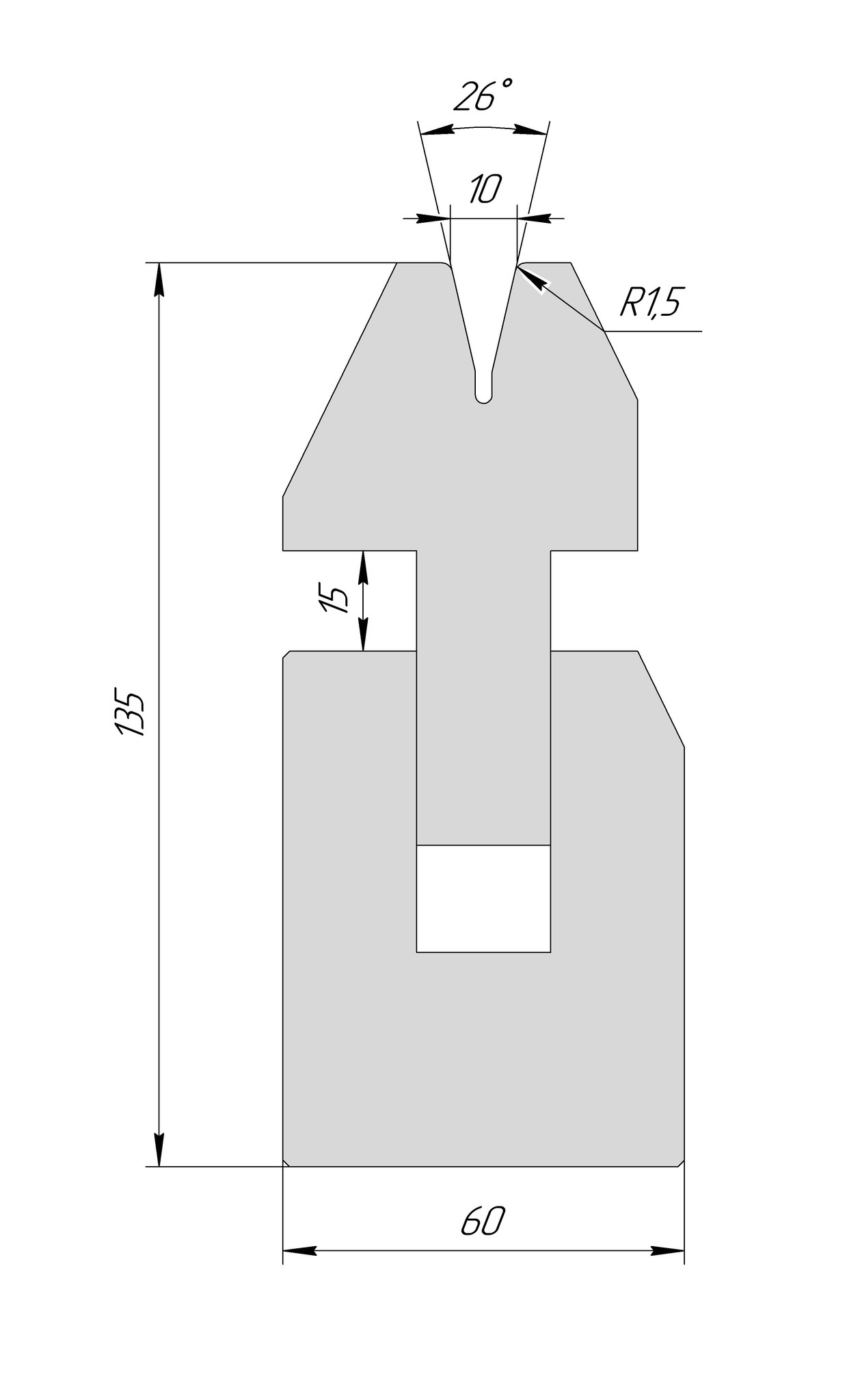

Матрица для плющения HT 3038 — матрица с подпружиненной головкой для листогибочных прессов с системой крепления Amada Promecam. Угол 26°, ручей V10 мм, рабочая высота 135 мм, допустимая нагрузка до 100 Т/м.

Что такое плющение

Плющение — это закрытая на себя кромка листа. Её делают в два приёма: сначала край отгибают под острым углом, затем догибают до плотного прилегания. Получается жёсткая кромка двойной толщины без открытого реза — деталь не режет руки, не ведёт по краю и выглядит законченной. Так делают облицовочные панели, дверцы шкафов, корпуса и фасады.

Обе операции на одном инструменте

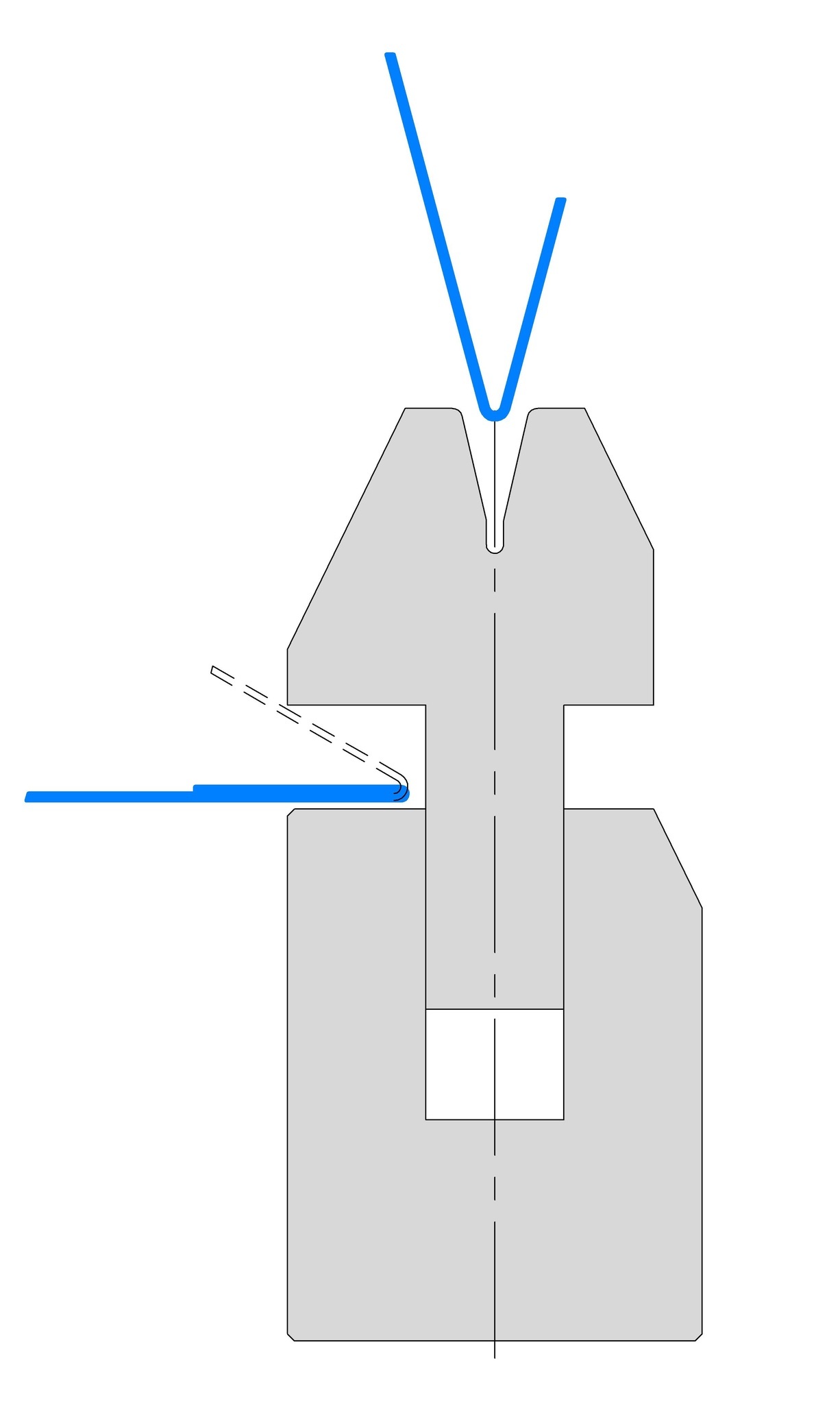

Головка матрицы подпружинена: на первом ходу она держит лист и работает как обычный острый ручей V10, отгибая кромку. На втором ходу, когда усилие превышает сопротивление пружины, головка утапливается, и кромка заплющивается на плоскости. Деталь при этом не переставляют на другую оснастку — это убирает из цикла перекладку и вторую наладку.

Ремонтопригодность

Головки и пружины сменные. По мере износа меняется расходная часть, а не вся матрица — при том что подпружиненный инструмент дороже простого, за срок службы он обычно выходит выгоднее.

Какой лист гнёт

Ручей V10 рассчитан на предварительный подгиб листа толщиной примерно 0,8–1,7 мм из мягкой стали. Для нержавеющей стали диапазон смещается вниз примерно на четверть, для алюминия — вверх. Значения ориентировочные, точный расчёт под деталь делаем по чертежу.

Исполнения

Поставляется: цельные 415 и 835 мм.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, рабочие кромки не садятся при работе по высокопрочным сталям.

Совместимость

Система крепления Amada Promecam. Матрица работает в паре с любым острым пуансоном — специальный пуансон для плющения не обязателен. Весь раздел — инструмент для плющения, обычные матрицы этой системы — матрицы Amada Promecam.

Не уверены, какой инструмент нужен под вашу кромку — пришлите чертёж детали, марку металла и толщину, подберём комплект и назовём срок.
