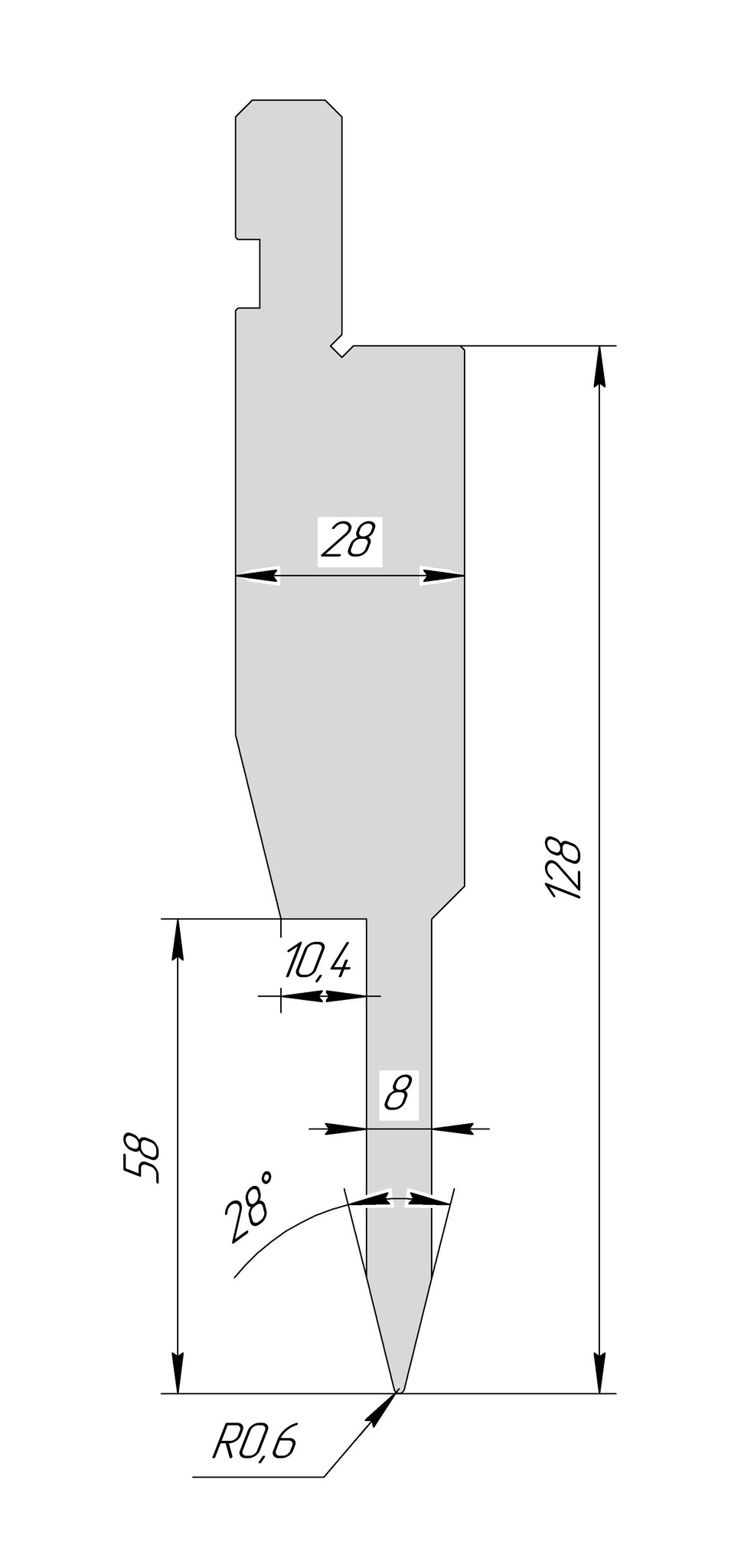

Пуансон для плющения AHP 1195 — острый пуансон с плоской рабочей площадкой шириной 10,4 мм для листогибочных прессов с системой крепления Amada Promecam. Клин 28°, радиус носика 0,6 мм, рабочая высота 128 мм, допустимая нагрузка до 80 Т/м.

Что такое плющение

Плющение — это закрытая на себя кромка листа. Её делают в два приёма: сначала край отгибают под острым углом, затем догибают до плотного прилегания. Получается жёсткая кромка двойной толщины без открытого реза — деталь не режет руки, не ведёт по краю и выглядит законченной. Так делают облицовочные панели, дверцы шкафов, корпуса и фасады.

Две операции одним пуансоном

Острый клин 28° выполняет первый подгиб — отгибает кромку до угла, при котором её уже можно закрыть. Затем той же оснасткой, плоской площадкой 10,4 мм, кромку заплющивают. Заплющивание может быть полным, когда кромка ложится вплотную, или частичным, когда между полками остаётся зазор — например, под закладку уплотнителя или второй детали.

Какой лист берёт

• Обычная сталь — 0,6–1,5 мм
• Нержавеющая сталь — 0,6–1,2 мм

Ширина площадки и есть главный параметр выбора: чем она уже, тем выше удельное давление и тем толще металл, который пуансон закроет. Площадка 10,4 мм в этой линейке — не единственная, соседние исполнения перекрывают другие диапазоны толщин.

Исполнения

Поставляется: цельные 415 и 835 мм, секционный 835 мм.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, рабочие кромки не садятся при работе по высокопрочным сталям.

Совместимость

Система крепления Amada Promecam. Работает в паре с матрицей для плющения — простой AHM или подпружиненной HT, которая делает обе операции без перестановки детали. Весь раздел — инструмент для плющения, обычные пуансоны этой системы — пуансоны Amada Promecam.

Не уверены, какой инструмент нужен под вашу кромку — пришлите чертёж детали, марку металла и толщину, подберём комплект и назовём срок.
