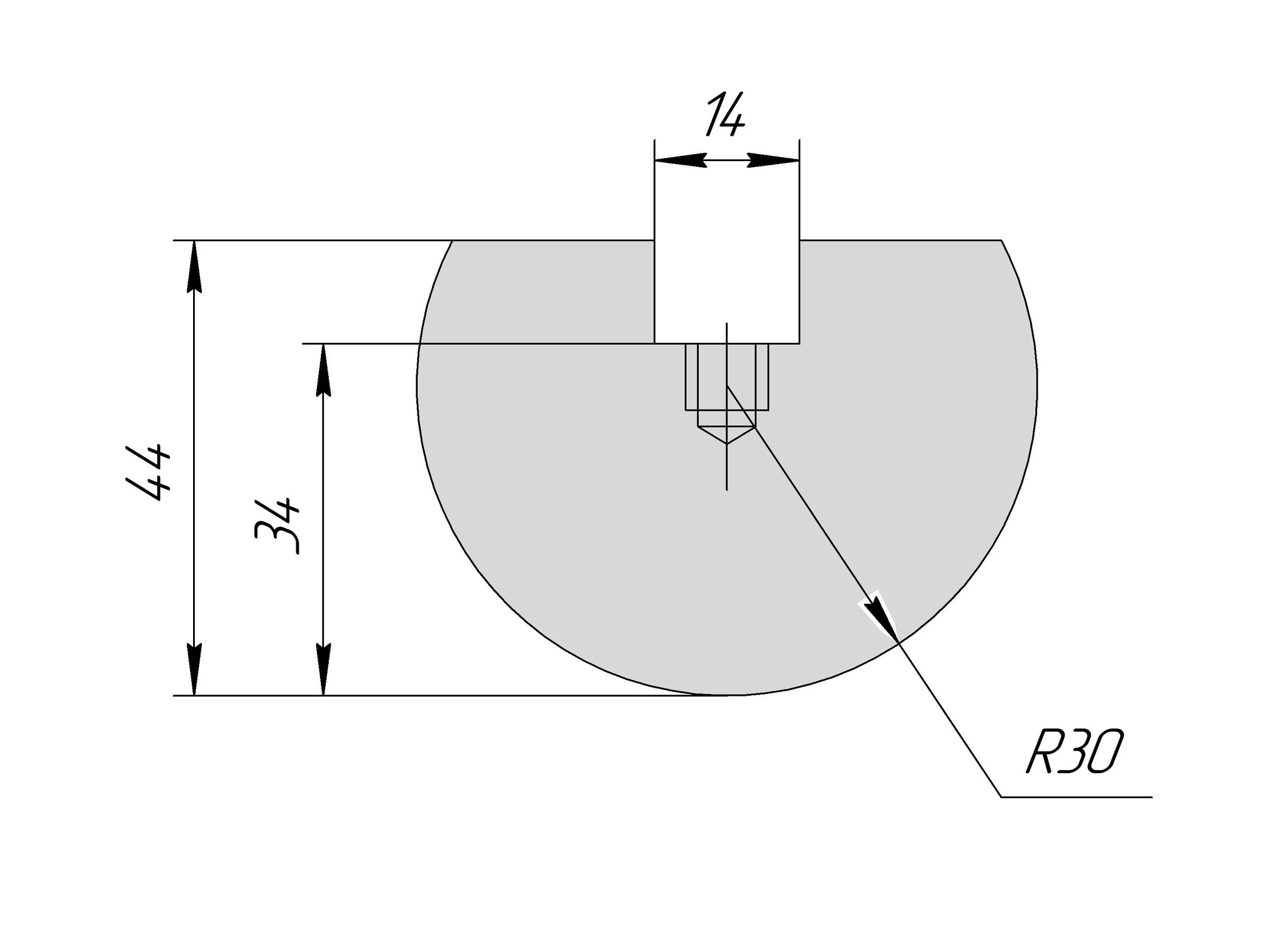

Радиусная вставка ARI 1042 — сменная рабочая часть радиусного пуансона с радиусом 30 мм. Ставится на любой держатель радиусных вставок с посадочным местом 14 мм (ARH 1036, ARH 1090, ARH 1091, ARH 1096, WRH 1240) и притягивается винтами M8.

Какой радиус получится

При воздушной гибке внутренний радиус детали задаёт раскрытие матрицы — примерно 0,16 от ширины ручья. Вставка R30 отпечатывает свой радиус, пока этот «естественный» радиус меньше её собственного, то есть на ручьях не шире ~187,5 мм. На более широком ручье лист не обнимет вставку, и радиус выйдет больше.

Снизу ручей ограничен тем, что вставка вместе с листом должна войти в матрицу: раскрытие не меньше примерно 1,5·(R + s), где s — толщина листа. Для листа 2 мм это ~48 мм, в итоге подходят ручьи V50–V160.

На больших радиусах пружинение заметно больше, чем при обычной гибке: угол доводят программой пресса по пробной детали. Значения ориентировочные, для мягкой стали; расчёт под конкретную деталь делаем по чертежу.

Исполнения и материал

Поставляется: цельные 415 и 835 мм. Сталь 42CrMo, твёрдость рабочей поверхности 58–60 HRC.

Остальные радиусы — R7, R8, R9, R10, R11, R12, R13, R14, R15, R16, R17, R19, R20, R25, R30, R35, R40, R45, R50 — и держатели в разделе радиусная гибка.

Не уверены, что подойдёт под ваш станок и деталь, — пришлите чертёж детали и марку пресса, подберём комплект и назовём срок.
