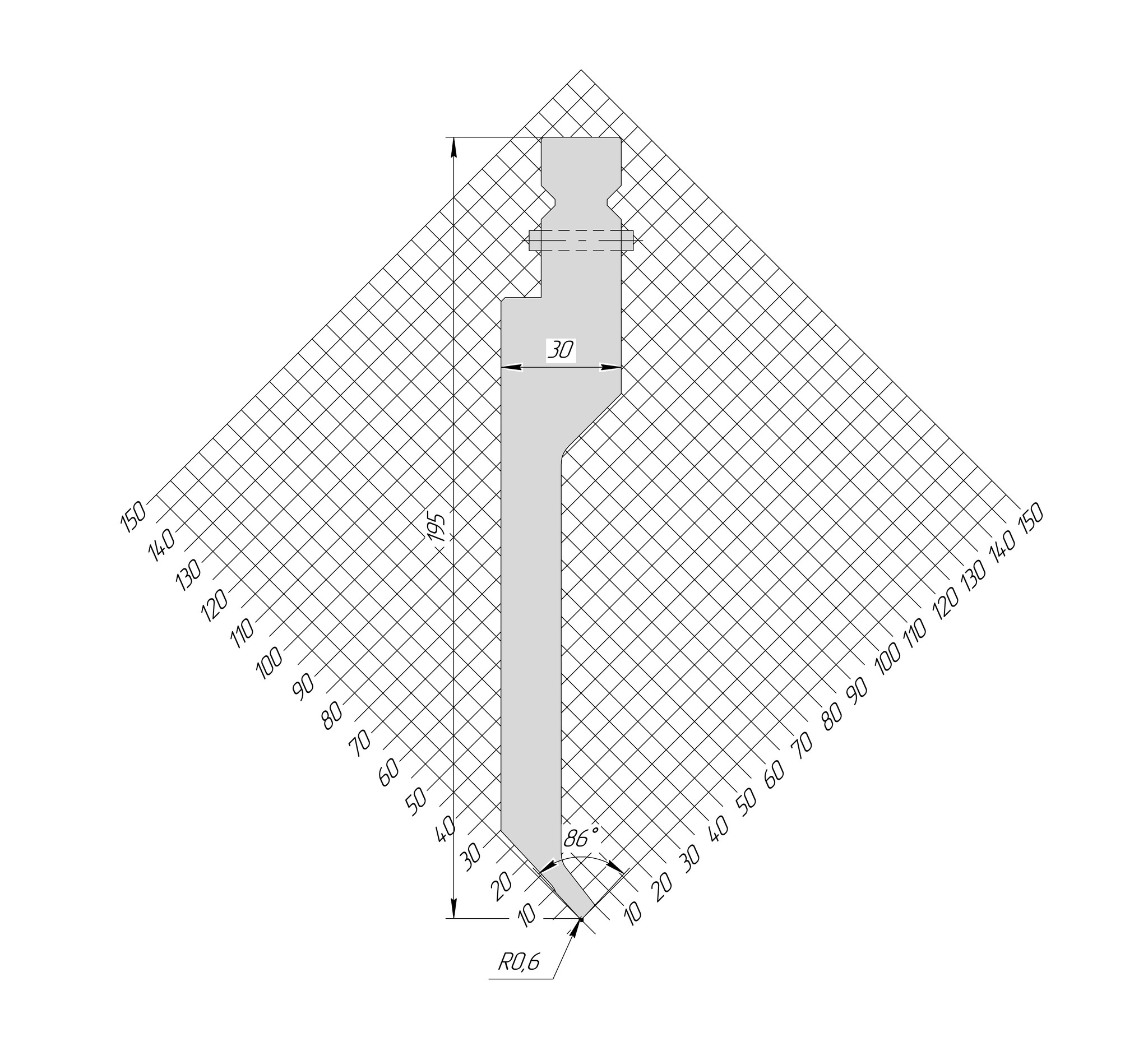

Пуансон TP 1234 — гибочный пуансон с углом 86° и радиусом носика 0,6 мм для листогибочных прессов с системой крепления Wila-Trumpf. Рабочая высота 195 мм, допустимая нагрузка до 30 Т/м.

Радиус носика и радиус детали

Носик R0,6 мм — минимальный внутренний радиус, который пуансон способен дать. При воздушной гибке фактический радиус детали задаёт раскрытие матрицы — примерно 0,16 от ширины ручья, — и уже на самом узком ходовом ручье V6 он больше радиуса носика. Поэтому такой пуансон работает со всеми ручьями подряд, а острый носик нужен не ради радиуса, а чтобы гнуть узкие полки и не оставлять след на лицевой поверхности.

Почему носик 86°, а не 90°

Носик 86° рассчитан на прямой угол готовой детали: при воздушной гибке лист после снятия нагрузки распрямляется на 1–4°, и недогиб инструмента этот возврат компенсирует. Углы острее 86° этим пуансоном не согнуть — он упрётся плечами в деталь.

Рабочая высота 195 мм

Рабочая высота определяет, какую деталь пуансон пропустит мимо станины. Запас в 195 мм нужен для П-образных профилей, коробов и заготовок с уже отогнутыми бортами: чем выше борт, тем больший вылет требуется, чтобы деталь не упёрлась в станок.

Исполнения

Пуансон поставляется секциями: цельные 200 и 500 мм, секционный 550 мм. Цельная секция ставится под длинную деталь; у секционного набора крайние секции длиной 100 мм имеют криволинейные вырезы — «сапожки», которые позволяют заводить инструмент в уже отогнутый борт и собирать нужную рабочую длину.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, носик не садится при работе по высокопрочным сталям. Геометрия повторяется от партии к партии — секции из разных поставок можно ставить в один набор.

Совместимость

Система крепления Wila-Trumpf — подходит к листогибочным прессам Trumpf и станкам других марок с этим типом крепления. Парная матрица — в разделе матрицы Trumpf, остальные радиусы и высоты — в разделе пуансоны Trumpf.

Не нашли нужный радиус, угол или высоту — пришлите чертёж детали и марку пресса, подберём пару пуансон-матрица и назовём срок.
