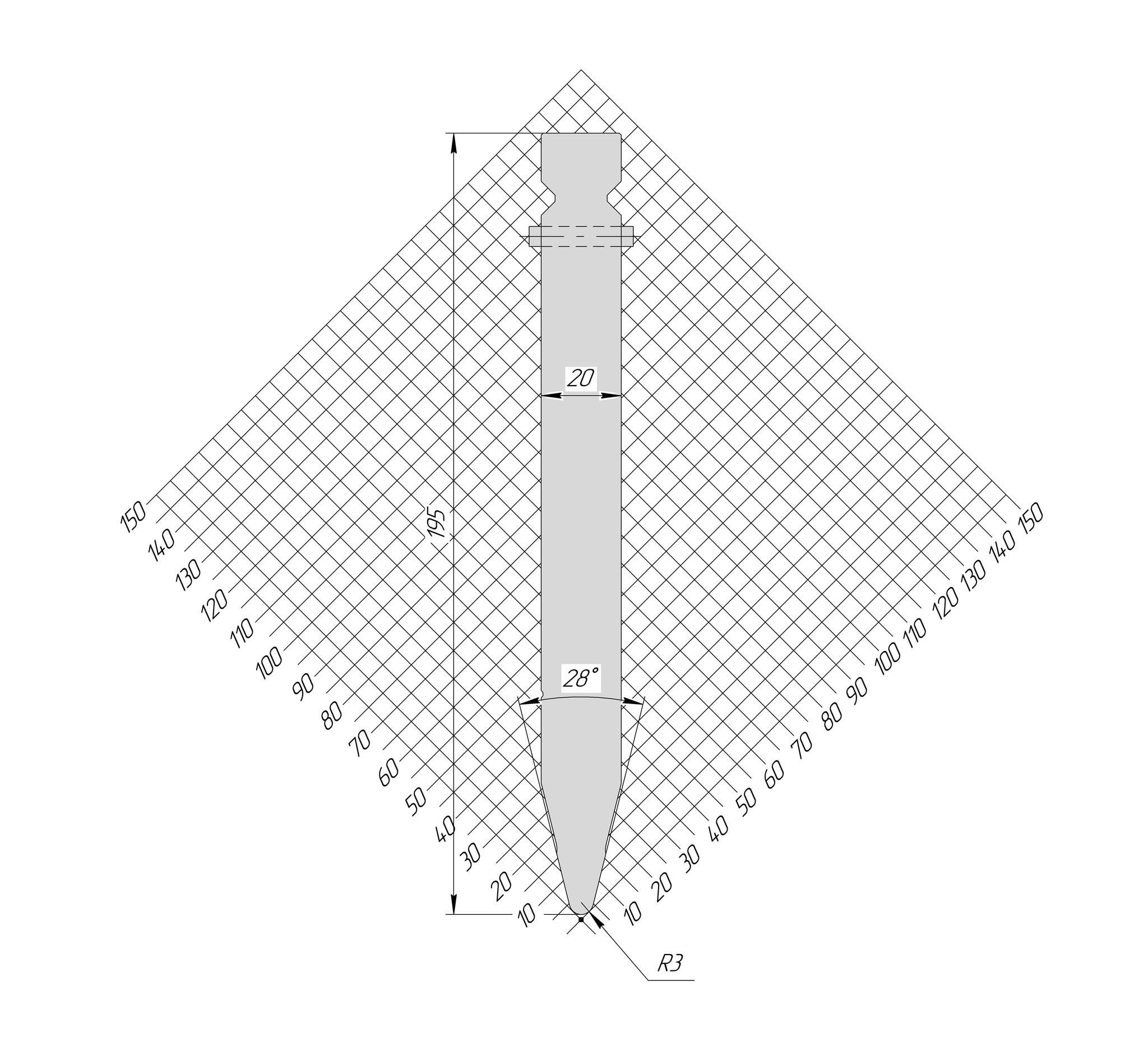

Пуансон TP 1237 — гибочный пуансон с углом 28° и радиусом носика 3 мм для листогибочных прессов с системой крепления Wila-Trumpf. Рабочая высота 195 мм, допустимая нагрузка до 100 Т/м.

Радиус носика и радиус детали

Носик R3 мм — минимальный внутренний радиус, который пуансон способен дать. При воздушной гибке фактический радиус детали задаёт раскрытие матрицы, примерно 0,16 от ширины ручья. На ручьях от V20 он уже не меньше радиуса носика — там гибку ведёт матрица. На более узких ручьях пуансон отпечатает свой радиус R3: так делают радиусную гибку, но усилие при этом растёт. Пуансон и матрицу подбирают в паре.

Острый носик 28° — острые углы и плющение

Острый клин 28° заходит в узкий ручей, не касаясь его стенок, поэтому таким пуансоном гнут острые углы и делают предварительный отгиб под плющение. На нём же выполняют обычные 90°: при воздушной гибке угол детали задаёт глубина хода траверсы, а не форма носика.

Рабочая высота 195 мм

Рабочая высота определяет, какую деталь пуансон пропустит мимо станины. Запас в 195 мм нужен для П-образных профилей, коробов и заготовок с уже отогнутыми бортами: чем выше борт, тем больший вылет требуется, чтобы деталь не упёрлась в станок.

Исполнения

Пуансон поставляется секциями: цельные 200 и 500 мм, секционный 550 мм. Цельная секция ставится под длинную деталь; у секционного набора крайние секции длиной 100 мм имеют криволинейные вырезы — «сапожки», которые позволяют заводить инструмент в уже отогнутый борт и собирать нужную рабочую длину.

Материал и стойкость

Сталь 42CrMo, индукционная закалка рабочей части. Твёрдость тела 33 HRC, твёрдость рабочей части 55 HRC: тело держит тоннаж без охрупчивания, носик не садится при работе по высокопрочным сталям. Геометрия повторяется от партии к партии — секции из разных поставок можно ставить в один набор.

Совместимость

Система крепления Wila-Trumpf — подходит к листогибочным прессам Trumpf и станкам других марок с этим типом крепления. Парная матрица — в разделе матрицы Trumpf, остальные радиусы и высоты — в разделе пуансоны Trumpf.

Не нашли нужный радиус, угол или высоту — пришлите чертёж детали и марку пресса, подберём пару пуансон-матрица и назовём срок.
