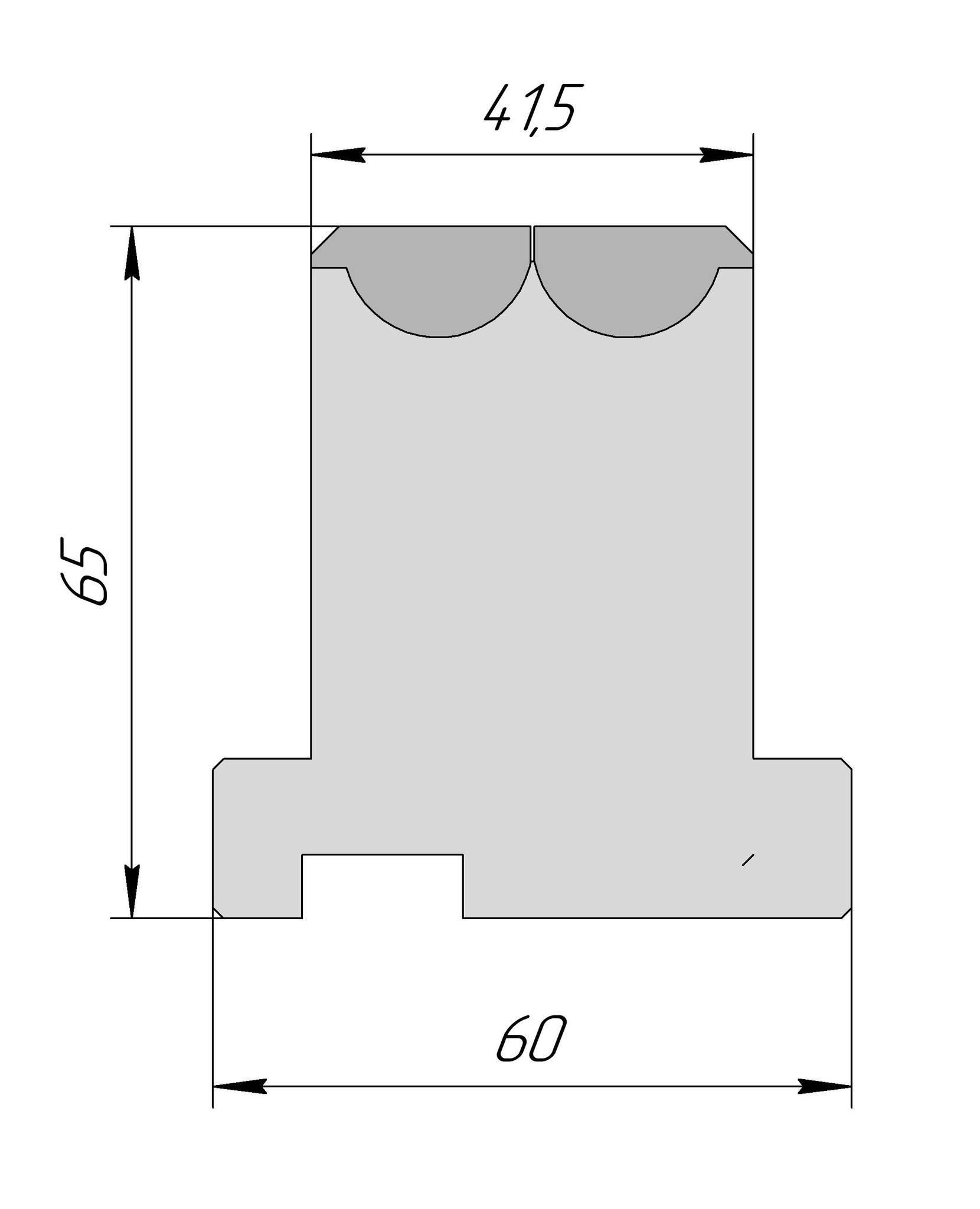

Матрица Wing Bend RVP 652 — матрица с поворотным ручьём для гибки листа 2–3,2 мм без следов. По толщине листа соответствует обычной матрице с раскрытием V13, высота 65 мм, основание 60 мм под посадочное место Amada Promecam.

Как работает

Вместо неподвижных кромок у матрицы два поворотных полуцилиндра — «крылья». Лист лежит на их плоских гранях, и когда пуансон вдавливает заготовку, крылья поворачиваются вместе с ней. Металл не протаскивается через кромки ручья, поэтому на наружной стороне не остаётся следов, отверстия у линии гиба не вытягиваются, а полку можно сделать короче, чем позволяет обычная матрица того же раскрытия.

Параметры

• Толщина листа — 2–3,2 мм
• Аналог раскрытия — V13
• Минимальная полка — 9,3 мм
• Крепление — основание 60 мм под посадочное место Amada Promecam

Где применяют

Окрашенный и полированный металл, металл в плёнке, алюминий и нержавеющая сталь с видовой поверхностью; детали с отверстиями и вырубкой рядом с линией гиба; короткие полки, которые не держатся на обычной матрице.

Исполнения

Поставляется: цельные 100 и 500 мм, секционная 450 мм. Секции по 100 мм позволяют собрать короткую рабочую длину под небольшие детали.

Другие размеры и магнитная вставка MWB1 — в разделе матрицы Wing Bend.

Не уверены, что подойдёт под ваш станок и деталь, — пришлите чертёж детали и марку пресса, подберём комплект и назовём срок.
