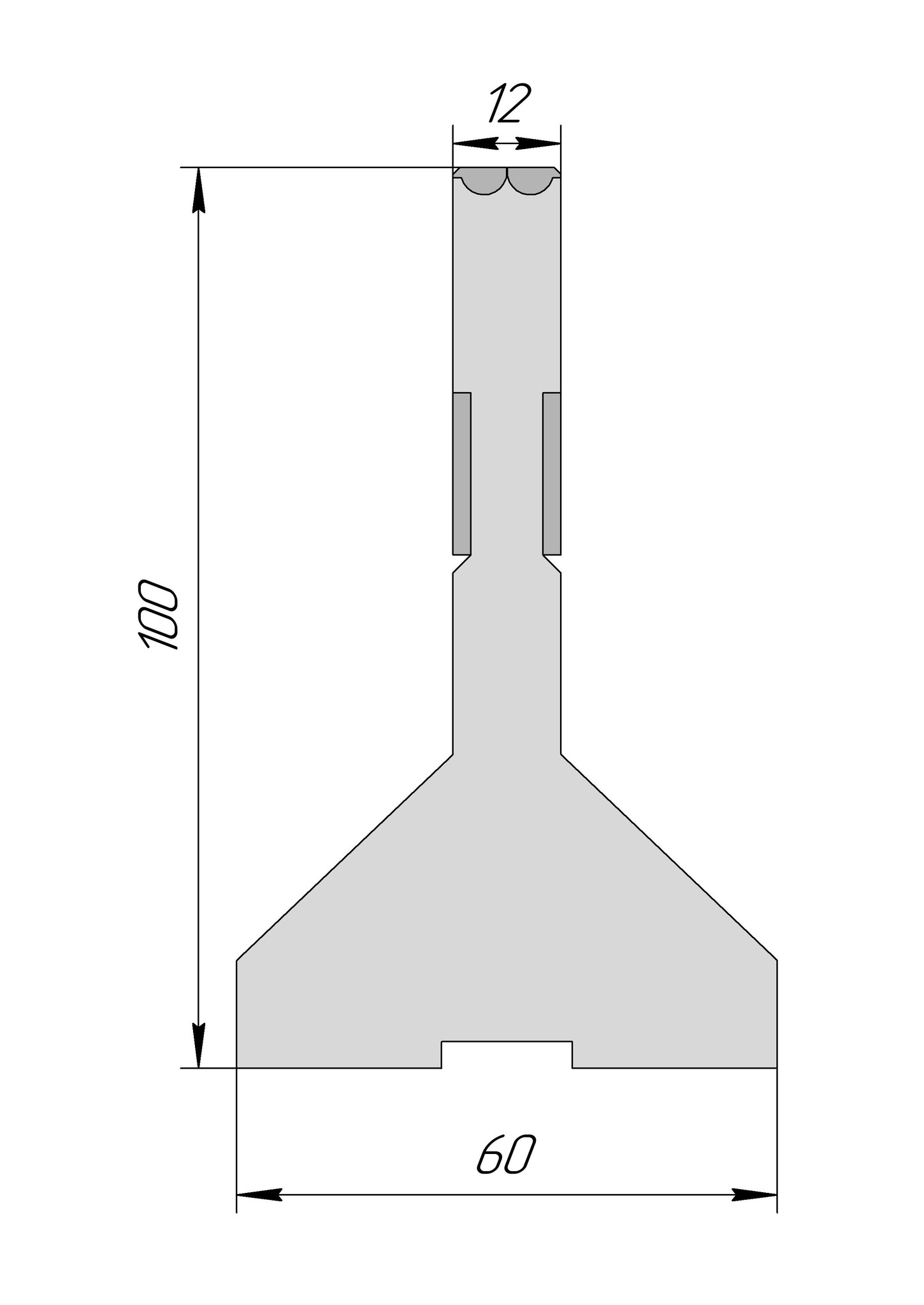

Матрица Wing Bend WB XT1 — матрица с поворотным ручьём для гибки листа 0,3–1,2 мм без следов. По толщине листа соответствует обычной матрице с раскрытием V4,5, высота 100 мм, основание 60 мм, узкая головка 12 мм.

Как работает

Вместо неподвижных кромок у матрицы два поворотных полуцилиндра — «крылья». Лист лежит на их плоских гранях, и когда пуансон вдавливает заготовку, крылья поворачиваются вместе с ней. Металл не протаскивается через кромки ручья, поэтому на наружной стороне не остаётся следов, отверстия у линии гиба не вытягиваются, а полку можно сделать короче, чем позволяет обычная матрица того же раскрытия.

Параметры

• Толщина листа — 0,3–1,2 мм
• Аналог раскрытия — V4,5
• Минимальная полка — 3,2 мм
• Крепление — основание 60 мм, узкая головка 12 мм

Где применяют

Окрашенный и полированный металл, металл в плёнке, алюминий и нержавеющая сталь с видовой поверхностью; детали с отверстиями и вырубкой рядом с линией гиба; короткие полки, которые не держатся на обычной матрице.

Исполнения

Поставляется: цельные 100, 200 и 500 мм. Секции по 100 мм позволяют собрать короткую рабочую длину под небольшие детали.

Другие размеры и магнитная вставка MWB1 — в разделе матрицы Wing Bend.

Не уверены, что подойдёт под ваш станок и деталь, — пришлите чертёж детали и марку пресса, подберём комплект и назовём срок.
